در اجرای پروژه های پایپینگ، آبرسانی، فاضلاب و خطوط انتقال صنعتی، شناخت مشخصات لوله پیش از نصب اهمیت حیاتی دارد. روی بدنه لوله های پلیمری، فلزی و کامپوزیتی اطلاعاتی چاپ یا حک می شود که به شناسنامه فنی محصول معروف است. اشتباه در خواندن این علائم می تواند به انتخاب رده فشاری نامناسب، خطاهای ابعادی در اتصالات و نهایتا حوادث مالی و جانی سنگین منتهی شود. بررسی دقیق نوشته های روی لوله یکی از نخستین اصول کنترل کیفیت در انبار کارگاه و خط نصب است.
چاپ این مشخصات بر اساس الزامات سخت گیرانه سازمان های استاندارد بین المللی و ملی نظیر سازمان ملی استاندارد ایران صورت می گیرد. تولیدکنندگان موظف هستند در فواصل مشخص و معین، معمولا در هر یک متر یا هر سه متر، کدگذاری کاملی از پارامترهای مکانیکی، ابعادی و ردیابی را روی لوله درج کنند.
استانداردهای مرجع در نشانه گذاری خطوط لوله
نحوه چینش کلمات و اعداد روی جداره لوله تصادفی نیست. سازمان های بین المللی چارچوب مشخصی برای قالب چاپ این علائم تعریف کرده اند. متداول ترین مراجع تدوین استاندارد عبارتند از:
۱. استاندارد ایزو: کدهای استاندارد ایزو ۱۴۵۲ برای لوله های پلی وینیل کلراید سخت و ایزو ۴۴۲۷ برای سیستم های پلی اتیلنی نحوه درج پارامترها را معین می کنند.
۲. استاندارد ملی ایران: استانداردهای ۹۱۱۷، ۹۱۱۸ و ۱۴۴۲۷ عینا از مراجع اروپایی و بین المللی اقتباس شده و قالب چاپ به زبان انگلیسی یا فارسی را اجباری کرده اند.
۳. استاندارد استم: استانداردهایی چون دی ۱۷۸۵ برای پی وی سی های اسکجول، دی ۲۲۴۱ برای پی وی سی های با نسبت ابعادی، دی ۳۰۳۵ برای پلی اتیلن و ای ۱۰۶ برای لوله های بدون درز کربن استیل قواعد مارکینگ را تدوین نموده اند.
۴. استاندارد ای پی آی: موسسه نفت آمریکا در استاندارد ۵ ال الزامات حکاکی و چاپ روی لوله های خطوط انتقال نفت و گاز را با جزییات سخت گیرانه مشخص می سازد.
مهندسان ناظر با تطبیق دقیق نوشته های روی لوله با این مراجع مطمئن می شوند محصول تحویلی با برگه های مشخصات فنی پیمان تطابق صد در صدی دارد.
ساختار کلی چاپ مشخصات روی لوله ها

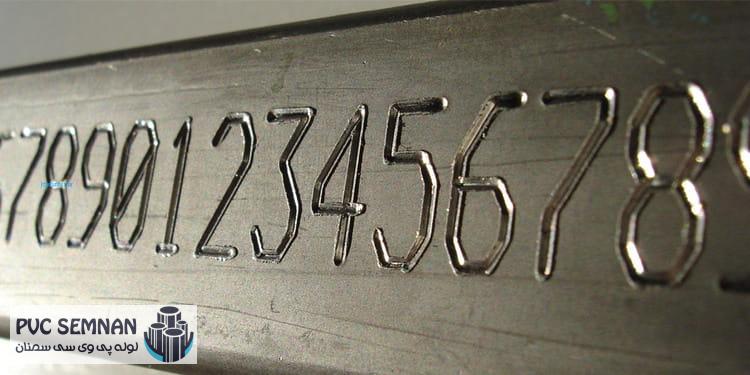

اگر به یک شاخه لوله صنعتی یا ساختمانی نگاه کنید، یک خط نوشته ممتد می بینید که عموما با دستگاه های جت پرینتر صنعتی چاپ شده است. قالب عمومی درج این اطلاعات از چپ به راست یا راست به چپ شامل زنجیره ای از اطلاعات اساسی است:
نام یا برند تجاری کارخانه تولیدکننده، جنس و گرید ماده اولیه، قطر خارجی و ضخامت دیواره، نسبت ابعادی استاندارد یا رده فشاری اسمی، کاربرد و کاربری مجاز لوله، شماره استاندارد مرجع، تاریخ و ساعت دقیق تولید، شماره خط تولید و نهایتا کد بچ یا رهگیری مواد اولیه.
تسلط بر ترتیب قرارگیری این بخش ها باعث می شود هنگام بازرسی چشمی در کمترین زمان ممکن صلاحیت فنی لوله را ارزیابی کنید.
مفهوم جنس و گرید مواد پلیمری و فلزی
نخستین پارامتر فنی پس از نام کارخانه، تعیین هویت متریال است. در دنیای لوله های پلیمری اختصارات مشخصی به کار می رود:
عبارت پی وی سی یو بیانگر پلی وینیل کلراید سخت و بدون روان کننده است که پرمصرف ترین نوع لوله در سیستم های فاضلاب ساختمانی، کشاورزی و کابل های برق به شمار می رود. اگر با پی وی سی سی مواجه شدید، به معنای پلی وینیل کلراید کلرینه شده است که مقاومت حرارتی بسیار بالاتری دارد و برای آب گرم و اسیدهای داغ مصرف می شود.
در لوله های پلی اتیلن، گرید رزین با نمادهایی نظیر پی ای ۱۰۰ یا پی ای ۸۰ معرفی می شود. عدد ۱۰۰ نشان دهنده استحکام حداقل مورد نیاز ده مگاپاسکال در دمای بیست درجه سانتی گراد پس از پنجاه سال کارکرد پیوسته است.
در لوله های پلی پروپیلن علائمی چون پی پی آر، پی پی اچ یا پی پی آر سی مشاهده می کنید که گرید رندوم کوپلیمر مناسب لوله کشی آب سرد و گرم بهداشتی ساختمان است.
در خطوط فولادی، گرید متریال با علائمی نظیر کربن استیل گرید بی مطابق استم ای ۱۰۶ نشان داده می شود که ترکیبات شیمیایی و خواص کششی آلیاژ را اثبات می کند.
رمزگشایی ابعاد قطر خارجی و ضخامت دیواره
ابعاد هندسی لوله حیاتی ترین بخش اطلاعات درج شده است. سیستم های ابعادی جهان به دو دسته متریک و اینچی تقسیم می شوند:
در سیستم متریک، قطر خارجی همواره با حروف دی ان یا اودی همراه با مقدار میلی متری ذکر می شود. برای مثال عبارت صد و ده ضرب در سه ممیز دو به این معناست که قطر بیرونی لوله دقیقا صد و ده میلی متر و ضخامت جداره آن سه ممیز دو دهم میلی متر است. هیچ گاه عدد نخست به معنای قطر داخلی لوله نیست، زیرا ابزار اتصال دهنده نظیر کوپلینگ ها و بوشن ها بر پایه قطر بیرونی طراحی می شوند.
در سیستم های اینچی، ابعاد بر حسب سایز اسمی لوله یا ان پی اس نمایش داده می شود. به عنوان نمونه لوله چهار اینچ قطری برابر با صد و چهارده ممیز سه دهم میلی متر دارد.
درک این تفکیک مانع از اشتباهات رایج کارگاهی می شود. بازرسان فنی همواره نوشته های روی لوله را با کولیس های کالیبره شده اندازه گیری می کنند تا انحراف ضخامت از رواداری استاندارد فراتر نرود.
درک مفاهیم اس دی آر و رده فشاری
یکی از مهم ترین بخش هایی که باید در تجزیه و تحلیل نوشته های روی لوله مدنظر قرار گیرد، پارامترهای سنجش فشار کاری است:
شاخص نسبت ابعادی استاندارد یا اس دی آر، حاصل تقسیم قطر خارجی لوله بر ضخامت دیواره آن است. هر چقدر عدد اس دی آر کوچک تر باشد، لوله دیواره ضخیم تری دارد و در نتیجه فشار داخلی بالاتری را تحمل می کند. به عنوان نمونه، لوله ای با اس دی آر یازده نسبت به لوله ای با اس دی آر هفده توان بارگذاری بسیار بالاتری در برابر فشارهای هیدرواستاتیکی دارد.
شاخص دیگر فشار اسمی یا پی ان است. پی ان فشاری است بر حسب بار که لوله می تواند در دمای بیست درجه سلسیوس به مدت پنجاه سال تحت آن آب را جابجا کند بدون اینکه دچار پارگی یا ترکیدگی شود. پی ان شانزده یعنی لوله برای تحمل شانزده بار فشار هیدرواستاتیک در شرایط کاری استاندارد طراحی شده است.
در لوله های پی وی سی آمریکایی یا فلزی، مفهوم اسکجول یا رده ضخامت دیده می شود. اسکجول چهل و اسکجول هشتاد شناخته شده ترین آنها هستند که به طور مستقیم ارتباط میان ضخامت لوله و تحمل تنش مکانیکی را بازگو می کنند.
کد کاربرد لوله و حوزه مصرف
لوله ها برای اهداف مهندسی متفاوتی طراحی می شوند و نمی توان هر لوله ای را در هر بخشی به کار گرفت. کدهای یک یا دو حرفی خاصی وظیفه اطلاع رسانی این کاربرد را بر عهده دارند:
حرف بی نشان دهنده کاربرد لوله در داخل ساختمان و طبقات است. حرف دی به معنای دفن در خاک و کاربرد بیرونی تا اتصال به شبکه شهری است. اگر روی لوله عبارت بی دی حک شده باشد، یعنی این لوله هم برای نصب درون سازه ها و هم برای دفن در بستر زیرزمینی تاییدیه های مکانیکی و سفتی حلقوی را داراست.
حرف یو نیز به معنای لوله کشی های سطحی بدون دفن مستقیم است. در شبکه های آب شرب، مشاهده نمادهای سلامت نظیر لوگوی سازمان غذا و دارو یا عبارت استاندارد آب آشامیدنی اطمینان می دهد در ساخت لوله از پایدارکننده های سمی سرب دار استفاده نشده است.

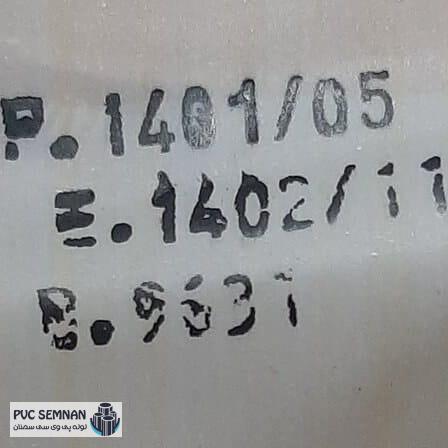

کدهای رهگیری تاریخ و بچ تولید
بخش پایانی خط مارکینگ، کدهای ردیابی محصول است. این بخش شامل سال، ماه، روز و حتی دقیقه خروج لوله از خط اکستروژن است. شماره اکسترودر، شیفت کاری و کد ویژه بچ مواد خام پتروشیمی نیز در این دنباله گنجانده می شود.
اهمیت این بخش زمانی آشکار می شود که در یک پروژه بزرگ شکست لوله یا نشتی وسیع رخ دهد. در چنین بحران هایی، کارشناسان کنترل پروژه با استناد به نوشته های روی لوله می توانند بلافاصله تشخیص دهند کدام متراژ از خط لوله متعلق به همان بچ معیوب بوده است و فقط بخش های مشکوک را تعویض کنند.
بررسی چند نمونه عملی از مارکینگ لوله ها
برای درک عمیق تر مفاهیم بیان شده، به تحلیل چهار نمونه چاپ استاندارد روی لوله های مختلف صنعتی می پردازیم:
نمونه اول در لوله یو پی وی سی فاضلابی:
شرکت لوله گستر – پی وی سی یو – صد و ده در سه ممیز دو – استاندارد ملی ۹۱۱۹ – کد بی دی – اس دی آر ۳۴ – پی ان ۶ – تاریخ تولید ۱۴۰۳/۰۴/۱۵ – اکسترودر ۲
خواندن این خط به این صورت است که لوله از جنس پی وی سی سخت، با قطر بیرونی صد و ده میلی متر و ضخامت سه ممیز دو میلی متر، منطبق بر استاندارد سیستم های فاضلابی درون و بیرون ساختمان و با تحمل فشار تست شش بار تولید شده است.
نمونه دوم در لوله پلی اتیلن آبرسانی:
پلیمر سازان – پی ای ۱۰۰ – اودی ۹۰ در ۸ ممیز ۲ – اس دی آر ۱۱ – پی ان ۱۶ – استاندارد ملی ۱۴۴۲۷ – ایزو ۴۴۲۷ – شیفت آ – کد بچ ۸۴۲
این خط مشخص می کند لوله از مرغوب ترین گرید پلی اتیلن خودرنگ، با قطر نود میلی متر و ضخامت دیواره هشت ممیز دو میلی متر برای تحمل شانزده بار فشار هیدرواستاتیک آب ساخته شده و قابلیت رهگیری دقیق کارخانه ای دارد.
نمونه سوم در لوله پنج لایه گرمایشی:
نیوپایپ – پرت پی ای آل پرت – سایز ۱۶ در ۲ – کلاس ۲ – پی ان ۱۰ – دمای کارکرد ۹۰ درجه سلسیوس – استاندارد ملی ۱۲۷۵۳
این خط نشان می دهد لوله دارای لایه های پلی اتیلن مقاوم به حرارت با مغزی آلومینیوم است، قطر بیرونی شانزده و ضخامت کل دو میلی متر دارد و برای سامانه های گرمایش از کف و رادیاتور تا ده بار فشار در دمای نود درجه مجاز است.
نمونه چهارم در لوله فولادی مانیسمان:
سپاهان – مانیسمان بدون درز – استم ای ۱۰۶ گرید بی – ۲ اینچ اسکجول ۴۰ – هیت نامبر ۷۴۵۲۱
این نشانه گذاری اثبات می کند لوله فولادی بدون درز برای سرویس های فشار و دمای بالا، با قطر نامی دو اینچ و ضخامت استاندارد رده چهل بوده و شماره ذوب کوره آن برای استعلام سرتیفیکیت متالورژی درج گردیده است.
علائم هشداردهنده و کدهای غیرمعمول
هنگام خواندن نوشته های روی لوله باید به برخی هشدارهای کیفی یا علائم مشکوک توجه فراوان داشت:
اگر روی لوله عبارت نان پرشر یا بدون فشار درج شده باشد، به هیچ وجه نباید از آن در خطوط پمپاژ آب یا مدارهای تحت فشار کمپرسور استفاده کرد؛ زیرا این لوله ها صرفا برای تخلیه ثقلی فاضلاب یا عبور کابل های مخابراتی ساخته شده اند.
چاپ های نامفهوم، ناخوانا، بدون ذکر استاندارد ملی یا مواردی که با دست کشیدن پاک می شوند، زنگ خطری جدی هستند که نشان می دهند لوله کارگاهی، غیر استاندارد یا تولید شده با ضایعات آسیابی بدون نظارت کیفی است.
همچنین وجود عباراتی نظیر لوله زهکشی یا کابل برق هشدار می دهد این مقاطع مقاومت ضربه ای و شیمیایی لازم برای جابجایی سیالات بهداشتی و صنعتی خورنده را تامین نخواهند کرد.
نحوه انطباق مارکینگ با مدارک بازرسی و تحویل کارگاهی
هنگام ورود محموله لوله به انبار پروژه های صنعتی، فرآیند تطبیق آغاز می شود. انباردار و مهندس ناظر ابتدا بارنامه و گواهی نامه کیفی کارخانه سازنده را دریافت می کنند.
در مرحله بعد، مهندس ناظر نمونه هایی را به صورت تصادفی از میان شاخه ها انتخاب کرده و زنجیره اطلاعات درج شده را با برگه های سرتیفیکیت می سنجد. تطابق شماره بچ مواد، تاییدیه های ابعادی و مطابقت کامل کلاس فشاری الزامی است. بررسی دقیق نوشته های روی لوله از تحویل خطای مقاطع نازک تر یا گریدهای نامرغوب بازیافتی جلوگیری می نماید.
لوله هایی که فاقد چاپ های پیوسته باشند یا اطلاعات آنها مخدوش باشد، باید بی درنگ از سایت پروژه خارج شده و در فرم های عدم انطباق ثبت گردند. این اقدام ضامن ایمنی زیرساخت های تاسیساتی در درازمدت خواهد بود.
پرسش های متداول
آیا اعداد درج شده روی لوله بر حسب میلیمتر است یا اینچ؟
در لوله های استاندارد اروپایی و ملی ایران، ابعاد شامل قطر خارجی و ضخامت همواره بر پایه میلی متر درج می گردند. با این حال در سیستم های آمریکایی یا تاسیسات فولادی خاص، ممکن است سایز به صورت اینچ اسمی همراه با رده اسکجول قید شود.
اگر نوشته روی لوله به دلیل سایش پاک شده باشد چگونه مشخصات آن را بفهمیم؟
در این حالت ابتدا باید با کولیس قطر خارجی دقیق و ضخامت گوشت لوله را اندازه گیری کنید. سپس با محاسبه نسبت ابعادی و بررسی رنگ لوله و خطوط شناسایی رنگی روی جداره، می توانید مشخصات احتمالی را با کاتالوگ سازنده تطبیق دهید، اما برای کاربری های حساس، ارزیابی آزمایشگاهی سفتی حلقوی یا تست هیدرواستاتیک الزامی است.
تفاوت علامت پی ان با اس دی آر در مشخصات فنی لوله چیست؟
اس دی آر یک کمیت هندسی محض حاصل از نسبت قطر به ضخامت جداره لوله است، در حالی که پی ان نشان دهنده فشار اسمی قابل تحمل لوله بر حسب بار در دمای بیست درجه برای مدت پنجاه سال کار مداوم است.
آیا می توان لوله با نشان کلاس بی را در زیر خاک دفن کرد؟
خیر، علامت بی نشان می دهد لوله صرفا برای نصب در داخل بنا و طبقات تایید شده و ممکن است استحکام حلقوی کافی برای تحمل بارهای خاک و تردد ماشین آلات را در بستر دفنی نداشته باشد. برای دفن حتما باید از لوله های دارای کد بی دی استفاده شود.
