انتخاب لوله مناسب برای جدار چاه آب یکی از حساس ترین مراحل در فرآیند حفاری و تجهیز چاه است. لوله جدار نقشی تعیین کننده در پایداری سازه چاه، جلوگیری از ریزش دیواره های خاکی و شنی، ممانعت از ورود آب های سطحی آلوده و همچنین تضمین سلامت پمپ ایفا می کند. در گذشته لوله های فلزی سیاه یا گالوانیزه انتخاب اول حفاران بودند، اما با افزایش شدید هزینه های فلزات و مشکلاتی مانند زنگ زدگی و پوسیدگی سریع در خاک های اسیدی و شور، گرایش به سمت پلیمرها رشد چشمگیری پیدا کرد. در میان گزینه های پلیمری، لوله پلیکا به دلیل دسترسی آسان، قیمت اقتصادی و وزن سبک، بسیار مورد توجه کارفرمایان و مجریان قرار گرفته است. با این حال، به کارگیری این نوع لوله برای جدار چاه با چالش ها و محدودیت های فنی مهمی همراه است که در صورت نادیده گرفتن آنها، خسارات مالی سنگینی به پروژه تحمیل می شود.
در این مقاله، عملکرد و رفتار مهندسی این محصول را در محیط چاه به صورت همه جانبه ارزیابی می کنیم و شرایطی را که می توان یا نمی توان از آن بهره برد، شرح می دهیم.
ماهیت فنی لوله های پلیمری و تفاوت های ساختاری
پلی وینیل کلراید سخت که در بازار سنتی ایران با نام تجاری پلیکا شناخته می شود، ماده ای ترموپلاستیک است که به دلیل مقاومت بالا در برابر اسیدها، بازها و املاح شیمیایی شهرت دارد. این متریال در برابر فرآیندهای الکتروشیمیایی و خوردگی کاملا خنثی است و همین ویژگی باعث می شود سطح داخلی آن در طول زمان دچار رسوب گرفتگی نشود و ضریب زبری پایینی داشته باشد.
با این وجود، تفاوت اساسی میان محصولات ساختمانی معمولی و لوله هایی که برای مصارف مهندسی عمیق ساخته می شوند وجود دارد. لوله پلیکا استاندارد ساختمانی که برای فاضلاب، ناودان یا عبور کابل استفاده می شود، برای تحمل فشارهای هیدرواستاتیک بالا و بارهای جانبی خاک طراحی نشده است. در مقابل، نوع تقویت شده و خاصی از همین ماده اولیه تحت عنوان یو پی وی سی جدار چاه تولید می شود که ضخامت جداره، سختی حلقوی و نوع اتصالات آن کاملا متناسب با شرایط اعماق زمین بازطراحی شده است.
بیشتر بخوانید: قیمت لوله خم سرد
تنش های وارده بر لوله جدار در محیط چاه
برای پاسخ به این سوال که آیا این محصول برای جدار چاه مناسب است یا خیر، ابتدا باید تنش هایی را که به جداره چاه وارد می شود بشناسیم:
- فشار جانبی خاک و سنگ: در عمق زمین، لایه های آبرفتی، رسی و ماسه ای تمایل به حرکت و ریزش دارند. لوله باید بتواند مقاومت مکانیکی کافی نشان دهد تا دچار دو پهن شدگی یا شکستگی نشود.
- فشار هیدرواستاتیک آب: ستون آب موجود در لایه های زیرزمینی، فشاری همه جانبه به بدنه لوله وارد می کند. این فشار به خصوص در زمان پمپاژ شدید و افت ناگهانی سطح ایستابی، ممکن است باعث مچاله شدن لوله به سمت داخل شود.
- تنش کششی ناشی از وزن ستون لوله: هنگامی که ده ها متر لوله به صورت عمودی داخل چاه معلق می شود، وزن کل رشته روی اتصالات بالایی متمرکز می شود.
- تنش های حرارتی و ارتعاشی: پمپ شناور هنگام کارکرد، لرزش و ضربه ایجاد می کند. لوله جدار باید صلبیت لازم برای مهار این نیروها را داشته باشد بدون اینکه اتصالات آن لق یا باز شوند.
مزایای به کارگیری متریال پلیمری در جدار چاه
استفاده از لوله پلیکا جدار چاه و لوله های پلیمری مشابه، منافع فنی و اقتصادی متعددی به همراه دارد که مهم ترین آنها عبارتند از:
- مقاومت کامل در برابر زنگ زدگی: بزرگ ترین ایراد لوله های فلزی، خوردگی تدریجی ناشی از املاح، کلریدها و سولفات های محلول در آب زیرزمینی است. پلیمرها دچار زنگ زدگی نمی شوند و طول عمر بالایی دارند.
- کیفیت و بهداشت آب استخراجی: به دلیل عدم تولید ذرات اکسید آهن و نبود جرم بیولوژیکی، آب خروجی بسیار تمیزتر می ماند و طعم یا بوی نامطبوع به خود نمی گیرد.
- نصب آسان و وزن اندک: وزن پایین این لوله ها باعث کاهش هزینه های باربری، سهولت جا به جایی در زمین های ناهموار کشاورزی و عدم نیاز به ماشین آلات سنگین در زمان لوله گذاری می شود.
- جریان هیدرولیکی روان: صاف بودن دیواره داخلی مانع از افت فشار موضعی آب شده و بازدهی پمپاژ را تقویت می کند.
معایب و نقاط ضعف لوله پلیکا معمولی در چاه
با وجود مزایای ذکر شده، استفاده از لوله پلیکا معمولی یا لوله های فاضلابی نازک برای چاه، اشتباهی پرخطر است. علل فنی این موضوع شامل موارد زیر است:
۱. مقاومت حلقوی پایین در برابر خردشدگی
لوله های فاضلابی یا نیمه قوی، صلبیت حلقوی پایینی دارند. وقتی چاه در زمین های ماسه ای متحرک حفر شود، پس از اتمام کار و با نشست تدریجی زمین، فشار بیرونی به سرعت ساختار دایره ای لوله را تغییر داده و آن را پرس می کند. این اتفاق موجب گیر کردن پمپ شناور در چاه و از بین رفتن کامل سازه چاه می شود.
۲. شیارزنی دستی و تضعیف شدید ساختار
در بخش آبده چاه، لوله باید مشبک باشد تا آب وارد آن شود. ایجاد شیار با سنگ فرز یا اره به صورت دستی روی لوله های معمولی، پیوستگی مولکولی لوله را از بین برده و نقاط تمرکز تنش ایجاد می کند. در این شرایط، لوله تحت کمترین بار برشی یا فشاری دچار شکست ناگهانی می شود.
۳. ضعف اتصالات چسبی در عمق
روش اتصال نر و مادگی با چسب پی وی سی برای فشارهای عمودی و کششی طراحی نشده است. چسب در محیط مرطوب زیرزمین در درازمدت خاصیت الاستیک خود را از دست می دهد. علاوه بر این، در هنگام راندن لوله به عمق، کوچک ترین گیر کردن در دیواره می تواند اتصالات چسبی را از هم جدا کند. برای جدار چاه، حتما باید از اتصالات پیچی رزوه ای استاندارد استفاده شود.
مقایسه جامع: لوله جدار چاه پلیمری، لوله ساختمانی و لوله فلزی
| مشخصه فنی | لوله پلیکا معمولی ساختمانی | لوله یو پی وی سی مخصوص جدار چاه | لوله فولادی جدار چاه |
| مقاومت به فشار جانبی | ضعیف | بسیار بالا (کلاس های فشاری مختلف) | بسیار بالا |
| مقاومت به خوردگی | عالی | عالی | ضعیف (نیاز به حفاظت یا تعویض) |
| نوع اتصال | چسبی / بوشن ساده | رزوه ای نری و مادگی ذوزنقه ای | جوشکاری محیطی |
| روش شیارزنی | دستی (ناایمن) | کارخانه ای شیار دقیق (اسلات) | مشبک کاری دستی یا کارخانه ای |
| محدودیت عمق | نهایتا ۱۰ تا ۱۵ متر سطحی | تا ۲۰۰ متر و بالاتر بسته به رده | اعماق بالا بدون محدودیت |
| قیمت تمام شده | بسیار پایین | متوسط و مقرون به صرفه | بالا |
چه زمانی می توان از این نوع لوله استفاده کرد؟
به طور خلاصه، استفاده از لوله پلیکا در صورتی قابل تایید و استاندارد است که:
- عمق چاه کم یا نیمه عمیق باشد (به عنوان مثال چاه های آب کشاورزی کم عمق یا چاه های پیزومتری سطحی).

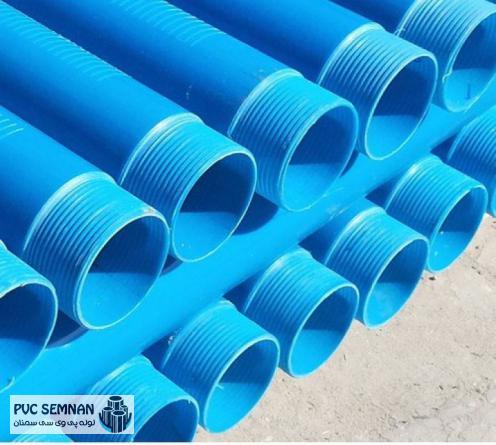

- لوله انتخابی حتما از رده های فشاری قوی و مخصوص جدار چاه باشد که دارای ضخامت دیواره بالا، رده وزنی مناسب و اتصالات دنده ای رزوه دار است.
- لایه های زمین شناختی چاه قبلا بررسی شده باشد و با سنگ های ریزشی تیز یا گسل های فعال مواجه نباشیم.
- شیارها توسط دستگاه های تراش لیزری یا ماشین آلات دقیق کارخانه ای ایجاد شده باشد تا استحکام بدنه لوله حفظ شود.
استفاده از لوله های فاضلابی نازک با اتصال چسبی در چاه های عمیق به هیچ عنوان توجیه فنی ندارد و درصد خطای بسیار بالایی به همراه دارد.
اصول صحیح اجرای لوله گذاری پلیمری در چاه
اگر بر اساس محاسبات فنی، تصمیم به استفاده از لوله های پلیمری گرفته شد، رعایت نکات اجرایی زیر جهت حفظ کیفیت سازه الزامی است:
- استفاده از فاصله انداز (سنترالایزر): برای اطمینان از اینکه رشته لوله دقیقا در مرکز گمانه حفر شده قرار می گیرد، باید در فواصل منظم از بست های مرکزکننده استفاده شود. این کار مانع از چسبیدن لوله به دیواره خاکی و توزیع نامتقارن فشار می شود.
- شن ریزی گراول پک اصولی: فضای خالی میان لوله و دیواره چاه باید با شن های شسته و دانه بندی شده سیلیسی پر شود. این عمل مانع از ریزش مستقیم خاک های سست بر بدنه لوله شده و نقش صافی اولیه را ایفا می کند.
- راندن آرام لوله: در زمان لوله گذاری، ستون لوله نباید دچار کشش ناگهانی یا ضربه شود. بستن رزوه ها باید با گشتاور استاندارد و بدون اعمال فشار مضاعف صورت پذیرد.
- انتخاب قطر مناسب پمپ: فاصله بین بدنه لوله و پمپ شناور باید طبق استاندارد رعایت شود تا خنک کاری موتور پمپ مختل نشده و بدنه داخلی لوله بر اثر ارتعاشات آسیب نبیند.
در بازار تاسیسات و پروژه های انتقال سیالات، بررسی کیفیت مواد اولیه اهمیت بالایی دارد. برای ارزیابی مشخصات فنی متریال های مهندسی، وب سایت لوله آنلاین به عنوان یکی از مراجع معتبر اطلاعات صنعتی در دسترس متخصصان قرار دارد.
سوالات متداول
آیا لوله پلیکا برای چاه های کشاورزی عمیق توصیه می شود؟
برای چاه های عمیق کشاورزی با عمق بالای ۱۰۰ متر، استفاده از لوله های معمولی به هیچ وجه مجاز نیست. تنها در صورتی که از لوله های یو پی وی سی جدار چاه با ضخامت بالا و اتصال رزوه ای کارخانه ای استفاده شود، کاربرد آن بلامانع خواهد بود.
تفاوت لوله جدار پی وی سی چاه با لوله های فاضلابی چیست؟
لوله های مخصوص چاه دارای فرمولاسیون مستحکم تر، ضخامت دیواره بسیار بیشتر، مقاومت مکانیکی بالا در برابر فشارهای جانبی و اتصالات رزوه ای فاقد نیاز به چسب هستند، در حالی که لوله های فاضلابی نازک بوده و برای دفن در اعماق زمین ساخته نشده اند.
آیا شیار زدن لوله با فرز برای آبگیری چاه استاندارد است؟
خیر، شیارزدن دستی مقاومت کششی و فشاری لوله را شدیدا کاهش می دهد و می تواند باعث دفرمه شدن و شکستگی لوله زیر بار خاک شود. شیارها باید به صورت مهندسی و با دستگاه مخصوص (اسلات) ایجاد شوند.
چرا لوله جدار پلیمری در چاه دچار جمع شدگی می شود؟
این پدیده به دلیل افت ناگهانی سطح آب داخل چاه در حین پمپاژ شدید و وجود فشار هیدرواستاتیک بالای آب در پشت لوله رخ می دهد. اگر ضخامت و سختی حلقوی لوله متناسب با عمق انتخاب نشده باشد، لوله به داخل تا می خورد.
