ایمنی و پایداری در خطوط لوله انتقال سیالات حیاتی ترین اصل در صنایع نفت، گاز، پتروشیمی، آبرسانی و تاسیسات ساختمانی است. خطوطی که زیر فشارهای عملیاتی سنگین کار می کنند، در صورت وجود کوچک ترین نقص در بدنه یا اتصالات، می توانند حوادث فاجعه بار مالی و جانی بیافرینند. ترکیدن یک خط انتقال آب پرفشار شهری می تواند زیرساخت های خیابان را نابود کند و نشت در خطوط حامل سوخت یا مواد شیمیایی پیامدهای جبران ناپذیر زیست محیطی به همراه دارد. به همین دلیل، پیش از تزریق سیال و شروع بهره برداری رسمی، سلسله آزمون های کنترل کیفیت به اجرا درمی آید. در راس این آزمون ها، آزمایش فشار با مایع قرار دارد. اما به راستی تست هیدروستاتیک چیست و با چه مکانیزمی سلامت ساختاری و عدم نشتی لوله ها را به اثبات می رساند؟
این ارزیابی غیرمخرب، متداول ترین شیوه جهانی برای صحه گذاری بر کیفیت ساخت لوله و درستی اجرای اتصالات است. شناخت گام به گام این روش، تجهیزات مورد نیاز، خطاهای رایج و ضوابط ایمنی آن برای هر مهندس ناظر، بازرس فنی و پیمانکار اجرایی ضرورت دارد. در این مقاله به بررسی همه جانبه این آزمون و فرآیند دقیق سنجش کیفیت خطوط لوله تحت فشار می پردازیم.
بیشتر بدانید ! لوله کاندوئیت فلزی چیست؟
تست هیدروستاتیک چیست و با چه هدفی انجام می شود؟
اگر بخواهیم تعریفی مهندسی ارائه دهیم، پاسخ به این که تست هیدروستاتیک چیست بر پایه سنجش رفتار الاستیک و یکپارچگی مکانیکی متریال استوار است. در این شیوه، حجم داخلی لوله یا مخزن به طور کامل با مایعی تراکم ناپذیر پر شده و سپس توسط پمپ های فشار قوی، فشاری فراتر از فشار کاری نرمال درون آن اعمال می شود. این فشار برای مدت زمان معینی ثابت نگه داشته می شود تا هرگونه افت فشار ناشی از نشت یا تغییر شکل غیرمجاز بدنه آشکار شود.
مهم ترین اهداف این آزمایش عبارتند از:
۱. اطمینان از سلامت مکانیکی متریال در برابر فشارهای بحرانی و بارهای پیش بینی نشده.
۲. کشف منافذ بسیار ریز، ترک های ناشی از خستگی، عیوب جوشکاری و تخلخل های متالورژیکی.
۳. راستی آزمایی عملکرد صحیح اتصالات مانند واشرها، فلنج ها، رزوه ها و چسب های پلیمری.
۴. اعتبارسنجی کیفی محصول پیش از تحویل موقت و پوشاندن لوله ها با خاک در کانال های دفنی.
اهمیت تست هیدروستاتیک چیست در مقایسه با تست های نیوماتیک؟
آزمون های سنجش فشار معمولا به دو دسته عمده تقسیم می شوند: آزمایش با سیال مایع و آزمایش با گاز یا هوای فشرده که به تست نیوماتیک معروف است. اما برتری و اهمیت تست هیدروستاتیک چیست که آن را به انتخاب نخست استانداردها تبدیل کرده است؟ پاسخ این پرسش در خاصیت فیزیکی تراکم پذیری سیالات نهفته است. گازها قابلیت تراکم پذیری فوق العاده بالایی دارند و انرژی فشاری زیادی را در خود ذخیره می کنند. اگر قطعه ای در حین آزمون نیوماتیک دچار ترکیدگی شود، گاز فشرده مانند یک بمب عمل می کند و ترکش های فلزی یا پلیمری را به اطراف پرتاب می نماید.
در نقطه مقابل، مایعاتی مانند آب تقریبا تراکم ناپذیر هستند. زمانی که یک سیستم هیدرواستاتیک دچار نشتی یا پارگی می شود، فشار سیال در کسری از ثانیه فرو می ریزد و بدون انبساط انفجاری، تنها مقدار کمی آب به بیرون فوران می کند. این ویژگی بنیادین باعث می شود که بازرسی چشمی و حضور کارشناسان در مجاورت خط لوله بسیار ایمن تر باشد.
پارامترهای اساسی در تست هیدروستاتیک چیست و فشار تست چگونه تعیین می شود؟
محاسبه فشار آزمون تصادفی نیست و بر پایه استانداردهای معتبر بین المللی مانند ای اس ام ای و استاندارد های ملی تعیین می شود. یکی از سوالات پایه ای بازرسان این است که مبنای تعیین فشار در تست هیدروستاتیک چیست و چقدر باید بالاتر از شرایط عادی باشد؟ به طور معمول، فشار آزمایش بین یک و بیست و پنج صدم تا یک و نیم برابر حداکثر فشار طراحی سیستم در نظر گرفته می شود. در خطوط لوله پلیمری و به ویژه پی وی سی و پلی اتیلن، این ضریب با توجه به دمای محیط و نوع سیال انتقال یابنده با دقت بیشتری کالیبره می شود.
مولفه دوم، مدت زمان آزمون یا زمان ماند است. این بازه زمانی با توجه به قطر لوله، طول خط و شرایط ترانشه بین یک ساعت تا بیست و چهار ساعت متغیر است. در لوله های پلیمری به دلیل رفتار ویسکوالاستیک، ماده پس از بارگذاری اولیه دچار خزش الاستیک شده و حجم داخلی آن اندکی منبسط می گردد. بنابراین زمان تثبیت فشار باید به درستی رعایت شود تا افت های طبیعی ناشی از انبساط بدنه با نشتی واقعی اشتباه گرفته نشود.
تجهیزات مورد نیاز برای اجرای تست هیدروستاتیک چیست؟
انجام حرفه ای این آزمون نیازمند ادوات تخصصی ابزار دقیق و تاسیساتی است:
۱. پمپ تزریق فشار: دستگاهی هیدرولیکی به صورت دستی، بادی یا برقی که توانایی تولید فشارهای چند ده باری و تزریق پیوسته سیال را داراست.
۲. گیج های فشار کالیبره: نشان دهنده های دیجیتال یا آنالوگ که گواهی معتبر آزمایشگاهی دارند و دقت اندازه گیری را تضمین می کنند. معمولا دو گیج در ابتدا و انتهای خط نصب می شود.
۳. دستگاه فشارنگار یا رکوردر: دستگاهی مجهز به حسگر الکترونیکی که تغییرات پیوسته فشار و دما را در طول زمان ثبت و به صورت نمودار ترسیم می کند. این مدرک سند اصلی بازرسی به شمار می رود.
۴. شیرهای تخلیه هوا یا ونت: تعبیه شده در بالاترین نقاط خط لوله برای خروج کامل حباب های هوای حبس شده در حین پر شدن خط.
۵. فلنج های کور یا کپ های مسدودکننده: صفحاتی مستحکم که برای بستن موقت ابتدا و انتهای بخش مورد آزمون به لوله پیچ یا جوش داده می شوند.
مراحل اجرایی تست هیدروستاتیک چیست و چگونه پیش می رود؟
اجرای این فرآیند مستلزم رعایت ترتیب عملیاتی دقیق است:
گام اول: آماده سازی و تمیزکاری مسیر
مسیر لوله باید از سنگ ریزه ها، خاک و نخاله ها پاکسازی شود. در خطوط دفنی، معمولا بدنه لوله ها به جز محل اتصالات با خاک پوشانده می شود تا از تکان خوردن لوله زیر فشار جلوگیری گردد، اما اتصالات باید کاملا روباز و نمایان بمانند تا امکان بازرسی چشمی وجود داشته باشد.
گام دوم: پر کردن لوله و هواگیری
آب تمیز و ترجیحا تصفیه شده از پایین ترین نقطه خط تزریق می شود. در همین حین شیرهای ونت در نقاط مرتفع باز می مانند تا هوا به طور کامل خارج شود. حبس شدن هوا در لوله نه تنها دقت فشارسنج ها را به هم می زند، بلکه ضریب خطر ایمنی را به شدت بالا می برد. پس از خروج جریان پیوسته و بدون کف آب، شیرهای تخلیه هوا محکم بسته می شوند.
گام سوم: اعمال فشار پلکانی
فشار با سرعت کنترل شده به لوله اعمال می شود. بهترین شیوه، افزایش مرحله ای فشار است؛ یعنی رسیدن به پنجاه درصد فشار آزمون، توقف ده دقیقه ای برای بازرسی اولیه و سپس رساندن فشار به مقدار هدف. این رویکرد مانع از وارد آمدن شوک هیدرولیکی به جداره لوله می شود.
گام چهارم: دوره پایداری و بازرسی میدانی
پس از رسیدن به فشار تست، سیستم ایزوله می شود و پمپ از مدار خارج می گردد. بازرسان در طول مسیر حرکت می کنند و تمام بدنه، درزهای جوش، لبه های چسب خورده و اورینگ ها را به دقت بررسی می نمایند. اگر نمودار رکوردر خط صافی را ثبت کند و هیچ افتی بیشتر از حدود مجاز استاندارد مشاهده نشود، قطعه تایید می گردد.
گام پنجم: کاهش آرام فشار و تخلیه
افت ناگهانی فشار می تواند پدیده مکش خلاء ایجاد کرده و به دیواره لوله ها آسیب برساند. بنابراین، تخلیه آب و افت فشار باید بسیار آرام و از طریق شیرهای کنارگذر کنترل شده انجام شود.
روش های شناسایی نشتی در لوله های تحت فشار
هنگامی که افت فشار غیرمجاز ثبت می شود، تیم مهندسی باید مکان دقیق نشت را شناسایی کند. برای این منظور تکنیک های زیر به کار گرفته می شود:
۱. بازرسی چشمی: جستجوی رطوبت، شبنم، خیس شدگی یا جریان باریک آب در اطراف اتصالات و اتصالات جوشی.
۲. استفاده از مواد رنگی فلورسنت: در موارد پیچیده مقداری ماده رنگی بی خطر به آب تزریق می شود تا زیر نور فرابنفش محل نشت به سرعت درخشان شود.
۳. ابزارهای آکوستیک نشت یاب: میکروفون های حساس زمینی که صدای برخورد آب تحت فشار با خاک یا جداره را در عمق زمین شناسایی و ردیابی می کنند.
۴. دماسنج های فروسرخ: تغییرات دما در نقطه نفوذ آب به محیط پیرامونی می تواند با دوربین های حرارتی آشکار شود.

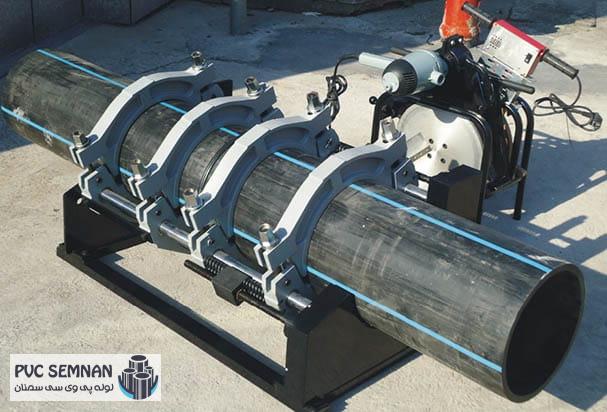

چالش های سنجش کیفیت در لوله های پلیمری
بررسی رفتار لوله های یو پی وی سی و پلی اتیلن تفاوت های بارزی با لوله های فلزی دارد. پلیمرها خاصیت جذب تنش دارند. هنگامی که یک لوله پلیمری تحت فشار قرار می گیرد، مولکول ها دچار بازآرایی می شوند که به آن پدیده خزش می گویند. این واکنش سبب می شود که حتی بدون کوچک ترین نشتی، گیج فشار مقداری افت را نشان دهد. بازرسان ناآشنا ممکن است این افت را به عنوان خرابی قطعه تلقی کنند. بنابراین در استانداردهای مربوط به لوله های پلیمری، روش های آزمون دو مرحله ای طراحی شده است؛ به این صورت که پس از افت اولیه، مقداری آب مجددا تزریق می شود تا تعادل ساختاری برقرار گردد و آزمون واقعی پس از تثبیت ماده آغاز شود.
همچنین دمای آب و محیط بر انعطاف پلیمر تاثیر مستقیم دارد. اگر دمای آب ورودی سرد و دمای محیط آفتابی و گرم باشد، تغییرات حرارتی نمودار فشار را تحت تاثیر قرار می دهد. در ازای هر درجه افزایش دما، فشار آب محبوس به طور تصاعدی بالا می رود و در سرمایش، افت فشار رخ می دهد. بنابراین ثبت همزمان دما در طول تمام ساعات آزمون اجتناب ناپذیر است.
نکات ایمنی بازدارنده از حوادث
رعایت ایمنی در آزمایش های فشار شوخی بردار نیست. انرژی ذخیره شده در خطوط طویل می تواند هر جسم خارجی را به پرتابه تبدیل کند:
۱. هیچ فردی نباید در راستای کپ های انتهایی و درپوش های فلنجی بایستد یا تردد کند. این قطعات بالاترین ریسک رهایی و پرتاب را دارند.
۲. بازدید چشمی باید از فاصله ایمن و با استفاده از عینک، کلاه ایمنی و دستکش های مقاوم انجام شود.
۳. دستکاری، سفت کردن پیچ و مهره های فلنج یا ضربه زدن به لوله تحت فشار اکیدا ممنوع است. در صورت نیاز به هرگونه اصلاح، ابتدا باید فشار سیستم به طور کامل تخلیه شود.
۴. استفاده از شیرهای اطمینان کالیبره شده روی پمپ تزریق الزامی است تا مانع از بالا رفتن کنترل نشده فشار فراتر از محدوده استاندارد شود.
نتیجه گیری
در ارزیابی مهندسی و پاسخ پایانی به این که تست هیدروستاتیک چیست باید آن را شناسنامه اعتباری و ضمانت بقای هر خط لوله تحت فشار دانست. این شیوه علمی بدون آسیب رساندن به سازه، مقاومت واقعی لوله را در شرایطی به مراتب سخت تر از کارکرد روزمره می آزماید و نقاط ضعف پنهان را پیش از آنکه به خسارت های کلان تبدیل شوند آشکار می سازد. چه در خطوط انتقال فولادی غول پیکر و چه در شبکه های توزیع آب پلیمری، اجرای گام به گام و پایبندی به اصول این آزمون ضامن سلامت سرمایه گذاری و آسودگی خاطر بهره برداران خواهد بود.
پرسش های متداول
تست هیدروستاتیک چیست و کاربرد اصلی آن کجاست؟
این آزمون روشی استاندارد و غیرمخرب برای بررسی استحکام کششی، پایداری ساختار و آب بندی لوله ها و مخازن به کمک فشار بالای مایعات تراکم ناپذیر پیش از شروع بهره برداری است.
فشار آزمایش معمولا چند برابر فشار کاری خط است؟
در بیشتر استانداردها، فشار آزمون بین یک و بیست و پنج صدم تا یک و نیم برابر حداکثر فشار طراحی سیستم در نظر گرفته می شود تا حاشیه اطمینان کافی ایجاد گردد.
چرا در این آزمون به جای هوا از آب استفاده می شود؟
آب تراکم ناپذیر است و در صورت ترکیدن قطعه، انرژی ذخیره شده انفجاری ندارد و فشار آنی فرو می ریزد. در حالی که هوا و گازها متراکم بوده و خطر پرتاب ترکش و انفجار دارند.
علت افت فشار اولیه در لوله های پلیمری چیست؟
مواد پلیمری مانند پی وی سی و پلی اتیلن خاصیت خزش الاستیک دارند. با افزایش فشار، لوله مقداری منبسط شده و حجم داخلی آن افزایش می یابد که باعث افت فشار موقت می شود و نباید با نشتی اشتباه گرفته شود.
آیا هواگیری لوله قبل از تست الزامی است؟
بله، باقی ماندن حباب های هوا باعث نوسان گیج فشار، خطای اندازه گیری و ایجاد خطر در صورت شکست ناگهانی لوله می شود. هواگیری کامل از طریق شیرهای ونت در نقاط مرتفع الزامی است.
