در مهندسی خطوط انتقال سیالات، شناخت دقیق توان بارگذاری و مشخصات مکانیکی لوله ها اولین شرط برای طراحی یک سامانه ایمن، بادوام و مقرون به صرفه است. انتقال آب شرب، سامانه های آبیاری تحت فشار در کشاورزی و خطوط انتقال پساب های صنعتی همگی تحت شرایط هیدرولیکی خاصی کار می کنند. انتخاب اشتباه لوله می تواند خسارات جبران ناپذیری به بار آورد؛ انتخابی با رده پایین تر از فشار کاری خط به ترکیدگی، نشت و خرابی کل شبکه منجر می شود و انتخاب رده ای بسیار بالاتر از نیاز پروژه، هزینه های مالی خرید و حمل را به شکل بیهوده ای افزایش می دهد.
یکی از پرکاربردترین اصطلاحات فنی در هنگام خرید و طراحی، شاخص کلاس فشاری یا همان نماد اختصاری پی ان است. در این میان، لوله های pvc به عنوان یکی از ستون های اصلی صنعت پلیمر در سراسر جهان، بر مبنای همین شاخص دسته بندی و ارزش گذاری می شوند. در این مقاله به زبان فنی و با جزئیات کامل به بررسی این موضوع می پردازیم که مفهوم کلاس فشاری یا پی ان دقیقا چیست، رابطه آن با ضخامت دیواره و نسبت های ابعادی استاندارد چگونه فرمول بندی می شود و در نهایت چطور می توان کلاس فشاری مناسب را برای پروژه های مختلف انتخاب کرد.
بیشتر بخوانید: لوله کاندوئیت
تعریف پی ان و خاستگاه استاندارد آن
کلمه پی ان از عبارت فرانسوی پرسیون نومینال به معنای فشار اسمی گرفته شده است. این اصطلاح یک نام گذاری استاندارد بر اساس نظام اندازه گیری متریک است که فشار کاری مجاز یک قطعه را در شرایط مرجع تعریف می کند. وقتی روی بدنه یک قطعه عدد پی ان درج می شود، این عدد بیانگر حداکثر فشار هیدرواستاتیک داخلی بر حسب بار است که قطعه می تواند در دمای مرجع بیست درجه سلسیوس برای یک دوره زمانی استاندارد تحمل کند.
برای نمونه، هنگامی که صحبت از پی ان ده می شود، به این معنی است که لوله توان تحمل ده بار فشار پیوسته آب را در دمای بیست درجه سلسیوس در طول عمر طراحی خود دارد. این نظام نام گذاری در استانداردهای بین المللی ایزو و نیز در استانداردهای ملی ایران به عنوان مبنای رده بندی قطعات تاسیساتی شناخته می شود. در کاربردهای عملیاتی، تولیدکنندگان لوله های pvc محصولات خود را در رده های فشاری متنوعی مانند پی ان شش، پی ان هشت، پی ان ده، پی ان دوازده و نیم و پی ان شانزده تولید و به بازار عرضه می کنند تا طیف گسترده نیازهای شهری و زراعی را پوشش دهند.

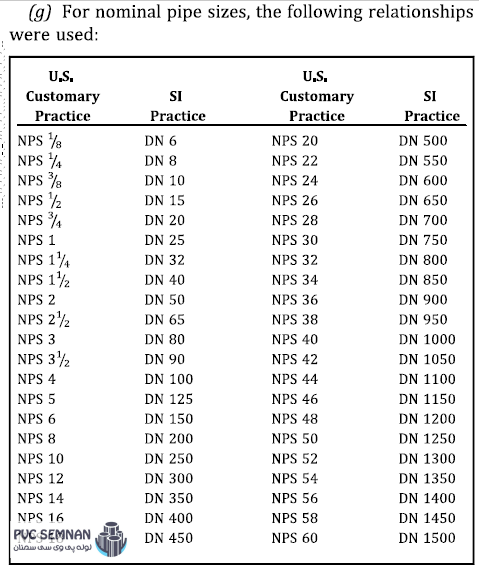

رابطه میان کلاس فشاری، قطر و ضخامت دیواره
یک خطای متداول در میان برخی مجریان تازه کار این است که تصور می کنند لوله های دارای قطر یکسان، توان تحمل فشار یکسانی دارند. در حالی که ظرفیت تحمل فشار داخلی یک لوله، تابعی مستقیم از ضخامت جداره و کیفیت مواد پلیمری به کار رفته در آن است. اگر دو لوله با قطر خارجی یکسان صد و ده میلی متر را مقایسه کنیم، لوله ای که برای پی ان شانزده ساخته شده است، ضخامت جداره بسیار بیشتری نسبت به لوله ای دارد که برای پی ان شش طراحی شده است.
در مهندسی پلیمر رابطه میان فشار داخلی و تنش جداره از فرمول های بنیادین مکانیک مواد پیروی می کند. با افزایش قطر خارجی لوله، برای حفظ همان کلاس فشاری معین، باید ضخامت دیواره نیز به تناسب افزایش یابد. به بیان دیگر، دیواره یک لوله با قطر دویست میلی متر در کلاس پی ان ده بسیار ضخیم تر از دیواره لوله پنجاه میلی متری در همان کلاس است. این افزایش ضخامت، سبب افزایش مصرف پودر پی وی سی، سنگین تر شدن وزن هر شاخه و در نتیجه افزایش قیمت تمام شده محصول می شود.
مفهوم نسبت ابعادی استاندارد یا اس دی آر
برای استانداردسازی ابعاد و یکسان سازی رفتار هیدرولیکی، مفهوم مهمی به نام نسبت ابعادی استاندارد یا اس دی آر تعریف شده است. این شاخص عبارت است از نسبت قطر خارجی لوله به ضخامت جداره آن. این نسبت یک کمیت بدون بعد است که امکان مقایسه دقیق میان قطرهای مختلف را فراهم می کند.
رابطه میان اس دی آر و کلاس فشاری یک رابطه معکوس است؛ یعنی هر چه مقدار اس دی آر کمتر باشد، دیواره لوله نسبت به قطر آن ضخیم تر بوده و کلاس فشاری بالاتر خواهد بود. برعکس، لوله هایی با اس دی آر بالا دارای دیواره های باریک تری هستند و برای فشارهای پایین تر یا خطوط ثقلی بدون فشار طراحی شده اند. در طراحی شبکه های توزیع آب با لوله های pvc مهندسان با تکیه بر مقادیر جدول اس دی آر اطمینان حاصل می کنند که تنش کششی حلقوی ایجاد شده در بدنه از حد مجاز فراتر نرود.
تاثیر دما بر فشار کاری واقعی لوله های پی وی سی
یکی از مهم ترین نکاتی که بی توجهی به آن می تواند شکست خط لوله را به همراه داشته باشد، اثر درجه حرارت محیط و سیال است. همان طور که اشاره شد، کلاس فشاری پی ان بر مبنای دمای بیست درجه سلسیوس سنجیده می شود. پلیمرها مواد حساس به حرارت هستند و رفتار ویسکوالاستیک دارند؛ یعنی با افزایش دما، زنجیره های پلیمری تحرک بیشتری پیدا می کنند و مقاومت کششی ماده کاهش می یابد.
اگر یک لوله پی ان ده در معرض آب با دمای چهل درجه سلسیوس قرار گیرد، دیگر نمی تواند ده بار فشار را تحمل کند. برای محاسبه فشار مجاز در دماهای بالاتر از ضریب کاهشی موسوم به فاکتور دما استفاده می شود. در جداول استاندارد، با بالا رفتن هر ده درجه سانتی گراد از دمای مرجع، ضریب کاهش اعمال می شود و فشار کاری مجاز سیستم افت می کند. به همین دلیل در مناطق گرمسیری یا در خطوط روکار که در معرض تابش مستقیم خورشید هستند، مهندسان همواره لوله ای با کلاس فشاری بالاتر از فشار محاسباتی برمی گزینند تا اثرات دمایی را خنثی سازند.
ضربه قوچ و لزوم در نظر گرفتن نوسانات فشار
در شبکه های انتقال مایعات، خاموش و روشن شدن ناگهانی پمپ ها یا باز و بسته شدن سریع شیرآلات جریان، موج های فشاری شدیدی ایجاد می کند که به ضربه قوچ شهرت دارد. این پدیده می تواند در کسری از ثانیه فشار خط را به چند برابر فشار نامی برساند. هنگام انتخاب لوله های pvc برای خطوط پمپاژ طولانی، فشار اسمی نباید صرفا برابر با فشار هیدرواستاتیک ساکن در نظر گرفته شود.
طراحان خطوط لوله موظفند بیشینه فشار دینامیکی ناشی از ضربه قوچ را محاسبه کرده و کلاس فشاری لوله را بر اساس بالاترین قله فشار ممکن برگزینند. در مواردی که امکان مهار کامل ضربه قوچ با مخازن ضربه گیر یا شیرهای تخلیه هوا وجود ندارد، انتخاب یک لوله با کلاس فشاری بالاتر، مطمئن ترین سپر دفاعی در برابر ترکیدگی و شکافتگی طولی لوله خواهد بود.
رده های مختلف پی ان و کاربردهای رایج آن ها
کلاس های فشاری مختلف برای پاسخ گویی به نیازهای عملیاتی گوناگون در صنایع تفکیک شده اند:
۱. کلاس پی ان شش: این رده فشاری سبک ترین گروه در میان خطوط نیمه تحت فشار است. عمده کاربرد آن در شبکه های آبرسانی با فشار کم، لوله های جدار چاه در عمق های کم، سیستم های انتقال آب در باغ ها و زمین های کشاورزی با شیب ملایم و برخی خطوط انتقال آب صنعتی ثقلی با جریان نیمه پر است.
۲. کلاس پی ان هشت و ده: رده های میانی که ستون فقرات شبکه های توزیع آب روستایی و سامانه های آبیاری تحت فشار سنترپیوت و بارانی هستند. این کلاس ها تعادل بی نظیری میان ضخامت جداره، هزینه تمام شده و استحکام مکانیکی ارائه می دهند و از پرفروش ترین اقلام به شمار می روند.
۳. کلاس پی ان دوازده و نیم و شانزده: رده های سنگین و مستحکم که برای خطوط آبرسانی شهری پرفشار، رایزرهای تاسیساتی ساختمان های مرتفع، شبکه های آتش نشانی و خطوط انتقال آب صنعتی کارخانجات مورد استفاده قرار می گیرند. در این خطوط، قابلیت اطمینان بالا و مقاومت در برابر اضافه فشارهای دینامیکی اولویت اصلی است.
اثر ضریب اطمینان طراحی در کلاس فشاری
شاید این پرسش پیش آید که آیا لوله های pvc دقیقا در فشار درج شده بر روی بدنه منفجر می شوند؟ پاسخ منفی است. استانداردهای تولید پلیمر برای جلوگیری از خطرات پیش بینی نشده همواره از یک ضریب ایمنی استفاده می کنند. این ضریب در استانداردهای اروپایی و ملی معمولا عددی بین دو تا دو و نیم است.
این بدان معناست که یک لوله با کلاس فشاری پی ان ده به گونه ای فرموله و تولید می شود که فشار ترکیدگی کوتاه مدت آن در آزمایشگاه به بیش از بیست تا بیست و پنج بار می رسد. هدف از این حاشیه ایمنی بالا، تضمین عدم تخریب لوله در طول عمر طراحی پنجاه ساله آن در اثر خستگی مواد، نوسانات جزیی فشار، خراش های سطحی در حین حمل و نشست های ناهمگون خاک در بستر ترانشه است.
نحوه تشخیص کلاس فشاری هنگام خرید و بازرسی
برای اطمینان از اصالت محصول و مطابقت با دفترچه فنی پروژه، بررسی نشانه گذاری روی محصول ضروری است. طبق ضوابط استاندارد، بر روی هر شاخه از لوله های pvc مشخصات فنی با فواصل منظم حک می شود. این مندرجات شامل نام کارخانه سازنده، استاندارد مرجع، قطر خارجی، ضخامت جداره، شاخص اس دی آر و کلاس فشاری پی ان به همراه تاریخ و شیفت تولید است.
بازرسان فنی در محل کارگاه علاوه بر بررسی این نشانه ها، با استفاده از کولیس های کالیبره شده ضخامت دیواره را در چند نقطه از لبه لوله اندازه گیری می کنند. هرگونه مغایرت در ضخامت جداره نسبت به جداول مرجع، نشان دهنده عدم رعایت کلاس فشاری ادعایی و زنگ خطری جدی برای رد محموله به شمار می رود.
جمع بندی
مفهوم کلاس فشاری یا پی ان، زبانی مشترک میان مهندسان محاسب، تولیدکنندگان و پیمانکاران اجرایی است. آگاهی دقیق از معنای این شاخص و توجه به عوامل اثرگذار جانبی نظیر دمای کاری، پدیده ضربه قوچ و نسبت های هندسی دیواره مانع از بروز خطاهای فاحش مهندسی می شود. انتخاب آگاهانه کلاس فشاری در لوله های pvc ضامن حفظ سرمایه گذاری های زیربنایی، کاهش هزینه های سنگین تعمیر و نگهداری و تضمین جریان پایدار و بی نقص آب برای دهه های متمادی در پروژه های عمرانی و صنعتی کشور خواهد بود.
پرسش های متداول
پی ان در نام گذاری لوله به چه معناست؟
پی ان مخفف فشار اسمی است و حداکثر فشار هیدرواستاتیک آب بر حسب بار را نشان می دهد که قطعه می تواند در دمای بیست درجه سلسیوس برای پنجاه سال تحمل کند.
چرا با بالا رفتن دمای سیال باید کلاس فشاری بالاتری انتخاب کرد؟
مواد پلیمری در اثر گرما ساختار نرم تری پیدا می کنند و استحکام مکانیکی آن ها کاهش می یابد. بنابراین برای جبران افت توان بارگذاری در دماهای بالا، باید لوله ای با پی ان بالاتر به کار برد.
تفاوت اس دی آر با پی ان چیست؟
پی ان نشان دهنده فشار کاری اسمی لوله بر حسب بار است، اما اس دی آر یک نسبت هندسی بدون بعد است که از تقسیم قطر خارجی بر ضخامت دیواره به دست می آید. این دو شاخص با یکدیگر رابطه عکس دارند.
آیا لوله با پی ان بالاتر همیشه انتخاب بهتری است؟
خیر، انتخاب پی ان باید دقیقا بر اساس محاسبات هیدرولیکی پروژه باشد. خرید لوله با کلاس فشاری بیش از حد نیاز، تنها باعث افزایش غیرضروری وزن لوله و هدررفت بودجه پروژه می شود.
آیا ضریب اطمینان در فشار اسمی لحاظ شده است؟
بله، استانداردهای ساخت لوله ضریب اطمینانی معادل دو تا دو و نیم برابر را لحاظ می کنند؛ یعنی فشار ترکیدگی لحظه ای لوله در آزمایشگاه بسیار فراتر از عدد پی ان درج شده بر روی آن است.
