در اجرای تاسیسات برقی ساختمان، فقط انتخاب سیم و کابل استاندارد کافی نیست، بلکه مسیر عبور این تجهیزات نیز باید به شکلی اصولی طراحی و اجرا شود. یکی از مهم ترین اجزای این بخش، لوله برق است که وظیفه محافظت از سیم ها، نظم دهی به مسیرها و فراهم کردن امکان تعمیر یا توسعه در آینده را بر عهده دارد. در این میان، لوله نسوز پی وی سی به دلیل وزن مناسب، اجرای نسبتا آسان، قیمت اقتصادی و رفتار بهتر در برابر شعله، به یکی از پرکاربردترین گزینه ها در پروژه های ساختمانی تبدیل شده است.
با این حال، کیفیت نهایی کار فقط به خرید محصول مناسب وابسته نیست. حتی اگر بهترین لوله موجود در بازار نیز انتخاب شود، در صورت نصب اشتباه، ممکن است مسیر سیم کشی دچار مشکل شود و در آینده هزینه های زیادی به پروژه تحمیل کند. ترک خوردگی در محل خم، له شدگی مسیر، استفاده از اتصالات نامناسب، اجرای غیراصولی در کف یا دیوار و بی توجهی به شعاع خم، تنها بخشی از خطاهایی هستند که می توانند عملکرد این لوله را مختل کنند.
نصب درست، باعث می شود مسیر سیم کشی منظم، قابل اعتماد و آماده بهره برداری بلندمدت باشد. همچنین اجرای اصولی به برق کار کمک می کند تا در زمان عبور فنر و سیم با مانع کمتری روبرو شود و در صورت نیاز به تعمیر یا تعویض کابل در آینده، دسترسی آسان تری وجود داشته باشد. به همین دلیل، شناخت نکات فنی نصب برای مجریان، پیمانکاران، ناظران و حتی کارفرمایان اهمیت زیادی دارد.

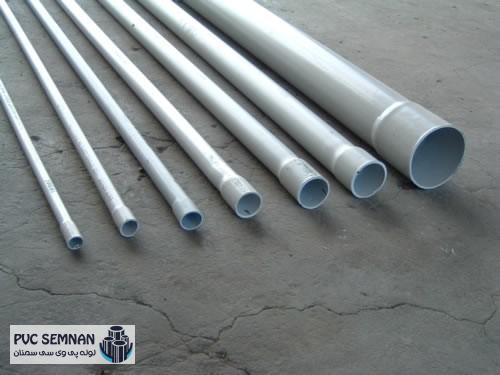

در این مقاله به طور کامل بررسی می کنیم که نصب اصولی لوله نسوز پی وی سی چگونه انجام می شود، چه مراحلی دارد، در زمان اجرا باید به چه نکاتی توجه کرد و چه اشتباهاتی می توانند کیفیت نهایی سیستم را کاهش دهند. اگر هدف شما اجرای یک شبکه برق منظم، ایمن و ماندگار است، رعایت این اصول کاملا ضروری خواهد بود.
بیشتر بخوانید: لوله کاندوئیت
لوله نسوز پی وی سی چه نقشی در تاسیسات برق دارد؟
پیش از بررسی مراحل نصب، باید بدانیم این لوله دقیقا چه وظیفه ای در ساختمان بر عهده دارد. لوله نسوز پی وی سی مجرایی است که سیم ها و کابل های برق از داخل آن عبور می کنند تا از تماس مستقیم با مصالح ساختمانی، فشارهای محیطی و آسیب های فیزیکی احتمالی محافظت شوند. این لوله ها در دیوار، سقف، کف و رایزرها به کار می روند و بخش مهمی از زیرساخت پنهان شبکه برق را تشکیل می دهند.
وجود این مسیر محافظ باعث می شود کابل کشی شکل منظم تری داشته باشد و عملیات تعویض یا اضافه کردن سیم در آینده، در صورت اجرای صحیح، ساده تر انجام شود. همچنین این لوله ها به برق کار اجازه می دهند مسیرها را کنترل شده و بر اساس نقشه اجرا کند و از آشفتگی در تاسیسات جلوگیری شود.
به همین دلیل، نصب لوله صرفا یک مرحله مقدماتی یا کم اهمیت در ساختمان نیست. هر گونه ضعف در این بخش می تواند عملکرد کل شبکه برق را تحت تاثیر قرار دهد و مشکلات بعدی را به وجود آورد.
چرا نصب اصولی این لوله اهمیت زیادی دارد؟
لوله برق معمولا پس از پایان کار زیر گچ، بتن، کف سازی یا پوشش های دیگر پنهان می شود. این یعنی اگر خطایی در زمان نصب رخ دهد، اصلاح آن در مراحل بعدی بسیار دشوار و پرهزینه خواهد بود. برای مثال اگر لوله در محل نامناسبی قرار گرفته باشد یا در اثر فشار مصالح له شود، ممکن است سیم کشی نهایی با مشکل مواجه شود و حتی نیاز به تخریب بخش هایی از ساختمان ایجاد شود.
از سوی دیگر، اجرای اصولی فقط به جلوگیری از خرابی محدود نمی شود. وقتی مسیرها دقیق و استاندارد اجرا شوند، عبور سیم ها راحت تر خواهد بود، اتصالات برقی منظم تر شکل می گیرند و در آینده نیز امکان تعمیر یا توسعه سیستم بهتر فراهم می شود. بنابراین نصب درست، هم از نظر کیفیت فنی و هم از نظر اقتصادی اهمیت دارد.
در واقع، لوله گذاری صحیح یکی از پایه های اصلی یک تاسیسات برق حرفه ای است. هرچه این مرحله با دقت بیشتری انجام شود، ریسک خطاهای بعدی کمتر خواهد شد.
مرحله اول، بررسی نقشه و طراحی مسیرها
نصب اصولی از لحظه ای شروع می شود که مسیرها روی نقشه بررسی می شوند. پیش از آنکه حتی یک شاخه لوله در محل قرار بگیرد، باید مشخص شود هر مدار از کجا عبور می کند، چه تعداد خم در مسیر وجود دارد، محل قوطی ها کجاست و چه بخش هایی نیاز به دسترسی یا انشعاب دارند. اجرای بدون نقشه یا بر اساس تصمیم های لحظه ای، معمولا باعث بی نظمی و افزایش خطا می شود.
طراحی مسیر باید به گونه ای باشد که کوتاه ترین و منطقی ترین راه برای عبور سیم فراهم شود، بدون آنکه تعداد خم ها بیش از حد زیاد شود. هرچه مسیر پیچیده تر و پر خم تر باشد، عبور فنر و سیم دشوارتر می شود. به همین دلیل، سادگی و نظم در طراحی اهمیت زیادی دارد.
همچنین باید از تداخل غیر ضروری میان مسیر برق و سایر تاسیسات جلوگیری شود. عبور لوله ها از بخش هایی که با لوله کشی آب، گاز یا دیگر سیستم ها هم پوشانی نامناسب دارند، می تواند در اجرا و تعمیرات بعدی مشکل ایجاد کند.
بیشتر بخوانید: لوله پشت تی وی وال
انتخاب سایز مناسب پیش از نصب
یکی از اشتباهات رایج، شروع نصب بدون توجه کافی به قطر لوله است. انتخاب سایز باید متناسب با تعداد سیم ها، سطح مقطع آنها، طول مسیر و تعداد خم ها انجام شود. استفاده از لوله باریک برای مسیری که حجم سیم در آن زیاد است، باعث می شود عبور کابل دشوار شود و حتی روکش سیم در زمان کشیدن آسیب ببیند.
از طرف دیگر، انتخاب سایز بسیار بزرگ تر از نیاز هم همیشه تصمیم ایده آلی نیست، زیرا ممکن است در بعضی فضاها اجرای مسیر را دشوارتر کند یا هزینه پروژه را بی دلیل بالا ببرد. بنابراین باید تعادل فنی رعایت شود و سایز براساس نقشه و ضوابط اجرایی انتخاب شود.
در نصب لوله نسوز پی وی سی بهتر است پیش از آغاز کار، سایز هر مسیر به طور دقیق مشخص شده باشد تا در میانه اجرا نیاز به تغییر، دوباره کاری یا استفاده از راه حل های موقت پیش نیاید.

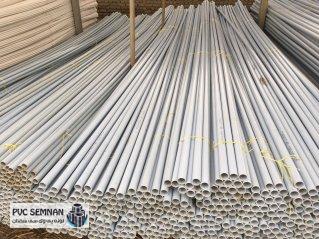

آماده سازی محل اجرا
پیش از قرار دادن لوله ها، باید محل اجرا آماده شود. این مرحله شامل شیارزنی دیوار، جانمایی قوطی های برق، بررسی محل عبور در سقف یا کف و اطمینان از مناسب بودن سطح کار است. اگر شیارها بیش از حد باریک یا نامنظم باشند، فشار اضافی به لوله وارد می شود و احتمال تغییر شکل آن افزایش می یابد.
همچنین عمق و عرض شیار باید به گونه ای باشد که لوله بدون فشار غیر طبیعی در جای خود قرار بگیرد. قرار دادن لوله در فضای تنگ و سپس مجبور کردن آن به نشستن در محل، روشی نادرست است که می تواند بدنه را ضعیف کند یا مسیر را از حالت استاندارد خارج نماید.
در کف و سقف نیز باید شرایطی فراهم شود که شاخه ها به درستی مهار شوند و در زمان بتن ریزی یا پوشاندن سطح، جابجا نشوند. آماده سازی درست بستر، پایه یک نصب تمیز و دقیق است.
برش صحیح لوله ها
برش لوله مرحله ای ساده به نظر می رسد، اما در کیفیت نهایی کار بسیار موثر است. برش باید با ابزار مناسب انجام شود تا دهانه لوله صاف، منظم و بدون شکستگی باشد. اگر برش به صورت نامرتب انجام شود، پلیسه و لبه های تیز باقی می مانند و این موضوع می تواند هنگام عبور سیم به روکش کابل آسیب برساند.
پس از برش نیز باید دهانه بررسی و در صورت نیاز تمیز شود. باقی ماندن زائده های کوچک در داخل لوله، مخصوصا در مسیرهای بلند، ممکن است در زمان عبور فنر مشکل ایجاد کند. در واقع، یک برش تمیز فقط برای زیبایی کار نیست، بلکه بر عملکرد واقعی مسیر تاثیر می گذارد.
مجریان حرفه ای معمولا در همین مرحله دقت زیادی به خرج می دهند، زیرا می دانند خطاهای کوچک در لوله گذاری بعدا به صورت مشکلات بزرگ تر ظاهر می شوند.
اصول خم کاری در مسیرهای اجرایی
در بسیاری از پروژه ها، مسیر لوله کاملا مستقیم نیست و باید در نقاطی تغییر جهت داشته باشد. این تغییر مسیر باید با رعایت اصول فنی انجام شود. مهم ترین نکته آن است که خم ها نباید بیش از حد تند باشند، زیرا این کار سطح داخلی مفید لوله را کاهش می دهد و عبور فنر و سیم را دشوار می سازد.
اگر در زمان خم کاری، بدنه لوله ترک بخورد، سفیدک شدید بزند یا کاملا تخت شود، مسیر دیگر استاندارد نخواهد بود. در چنین شرایطی، حتی اگر ظاهر کلی کار قابل قبول به نظر برسد، احتمال گیر کردن سیم یا آسیب به کابل در آینده زیاد خواهد بود.
در نصب لوله نسوز پی وی سی باید تغییر جهت ها با ابزار مناسب، شعاع منطقی و متناسب با نوع لوله انجام شوند. در بعضی بخش ها نیز استفاده از زانو یا اتصالات مناسب می تواند گزینه مطمئن تری نسبت به خم کاری مستقیم باشد.
استفاده صحیح از اتصالات و قوطی ها
یکی از بخش های مهم نصب، اتصال درست لوله ها به یکدیگر و به قوطی های برق است. اگر این بخش با دقت انجام نشود، مسیر نهایی ناپیوسته، ضعیف یا نامنظم خواهد شد. اتصالات باید از نظر ابعاد با لوله هماهنگ باشند و لوله نیز باید به شکل مناسب درون آنها قرار گیرد.
اتصال بیش از حد شل می تواند باعث جدا شدن مسیر در زمان اجرا یا سیم کشی شود. از طرف دیگر، اگر لوله با فشار غیر طبیعی وارد اتصال شود، ممکن است دهانه آن ترک بخورد یا بدنه در همان نقطه ضعیف شود. هر دو حالت، کیفیت نهایی را کاهش می دهند.
قوطی های برق نیز باید در محل درست، با تراز مناسب و هماهنگ با مسیر لوله ها نصب شوند. اگر جانمایی قوطی ها دقیق نباشد، لوله ها مجبور می شوند با فشار یا انحراف غیر طبیعی به آنها متصل شوند و این موضوع از استاندارد بودن مسیر کم می کند.
مهار کردن لوله در دیوار، سقف و کف
یکی از نکات مهم در نصب، ثابت نگه داشتن مسیر تا پایان عملیات ساختمانی است. اگر لوله ها به درستی مهار نشوند، ممکن است در زمان گچ کاری، بتن ریزی یا حتی رفت و آمد نیروها جابجا شوند. این جابجایی باعث می شود مسیر از حالت طراحی شده خارج شود و قوطی ها یا اتصالات تحت فشار قرار بگیرند.
در دیوار، لوله باید به گونه ای قرار بگیرد که پس از پوشانده شدن، فشاری غیر عادی به آن وارد نشود. در کف نیز لازم است شاخه ها به شکل مناسبی مهار شوند تا در زمان اجرای لایه های بعدی، له شدگی یا جابجایی اتفاق نیفتد. در سقف و سقف کاذب هم نظم مسیر و فاصله گذاری مناسب اهمیت زیادی دارد.
مهار اصولی باعث می شود لوله تا پایان کار شکل خود را حفظ کند و مسیر نهایی برای سیم کشی آماده بماند.
جلوگیری از ورود نخاله و مصالح به داخل لوله
یکی از اشتباهات متداول در کارگاه ها، بی توجهی به باز بودن دهانه لوله ها است. وقتی دو سر لوله بدون حفاظت رها می شوند، گرد و خاک، ملات، تکه های گچ یا سایر نخاله ها به داخل مسیر نفوذ می کنند. این مواد ممکن است هنگام سیم کشی، فنر را متوقف کنند یا عبور کابل را بسیار دشوار سازند.
برای جلوگیری از این مشکل، باید دهانه ها تا زمان تکمیل مراحل بعدی کار محافظت شوند. این کار ساده، تاثیر زیادی بر تمیزی مسیر و سهولت سیم کشی دارد. بسیاری از مشکلاتی که در زمان کابل کشی به وجود می آیند، در واقع نتیجه بی توجهی به همین نکته ظاهرا کوچک هستند.
در نصب لوله نسوز پی وی سی تمیز نگه داشتن مسیر از ابتدا تا پایان پروژه، بخشی از اجرای حرفه ای محسوب می شود.
بررسی مسیر پیش از سیم کشی
پیش از آنکه سیم ها از داخل مسیر عبور داده شوند، لازم است کل شبکه لوله گذاری بازبینی شود. این بازبینی شامل بررسی سلامت اتصالات، اطمینان از باز بودن مسیر، کنترل تعداد خم ها و تست عبور فنر است. اگر ایرادی در همین مرحله شناسایی شود، اصلاح آن بسیار ساده تر از زمانی است که کارهای نهایی ساختمان انجام شده باشد.
گاهی ممکن است لوله در ظاهر سالم باشد، اما در بخشی از مسیر بر اثر فشار یا اجرای نادرست تغییر شکل داده باشد. این مشکل معمولا با تست فنر مشخص می شود. اگر فنر به سختی عبور کند یا در نقطه ای گیر بیفتد، باید آن قسمت بررسی شود.
بازرسی پیش از سیم کشی، مرحله ای ضروری است و نباید به دلیل عجله در تحویل پروژه نادیده گرفته شود.
اشتباهات رایج در نصب
یکی از خطاهای متداول، استفاده از خم های زیاد و غیر ضروری در مسیر است. این کار ممکن است در ظاهر ساده تر به نظر برسد، اما عبور سیم را دشوار می کند و احتمال آسیب به کابل را بالا می برد. خطای رایج دیگر، فشار دادن لوله در شیارهای نامناسب یا باریک است که باعث تغییر شکل آن می شود.
استفاده از اتصالات نامتناسب، برش نامرتب، بی توجهی به نظافت داخلی مسیر و رها کردن لوله ها بدون مهار کافی نیز از مشکلاتی هستند که کیفیت کار را کاهش می دهند. در بعضی پروژه ها، مجری برای صرفه جویی در زمان، دقت لازم را در تراز قوطی ها یا هماهنگی مسیرها به خرج نمی دهد و همین موضوع در مراحل بعدی دردسرساز می شود.
شناخت این خطاها به مجری کمک می کند از دوباره کاری و افت کیفیت جلوگیری کند و مسیرهایی حرفه ای تر تحویل دهد.
جمع بندی
نصب اصولی لوله نسوز پی وی سی فقط یک عملیات ساده ساختمانی نیست، بلکه بخش مهمی از زیرساخت برق ساختمان را شکل می دهد. اگر این مرحله با دقت، براساس نقشه و با رعایت اصول فنی انجام شود، مسیر سیم کشی منظم، ایمن و بادوام خواهد بود و در آینده نیز تعمیر یا توسعه آن ساده تر می شود.
در مقابل، اجرای نادرست می تواند مشکلاتی مانند له شدگی لوله، سختی در عبور سیم، آسیب به روکش کابل، بی نظمی مسیر و هزینه های بالای اصلاح را به همراه داشته باشد. به همین دلیل، توجه به جزئیاتی مانند انتخاب سایز مناسب، برش تمیز، خم کاری استاندارد، استفاده درست از اتصالات و مهار صحیح مسیر کاملا ضروری است.
در نهایت، باید توجه داشت که کیفیت نهایی تاسیسات برق تنها به جنس کالا وابسته نیست، بلکه شیوه اجرا نیز به همان اندازه اهمیت دارد. وقتی لوله نسوز پی وی سی با روش حرفه ای نصب شود، می تواند سال ها بدون مشکل در خدمت شبکه برق ساختمان باشد و نقش خود را به بهترین شکل انجام دهد.
سوالات متداول
مهم ترین نکته در نصب این لوله چیست؟
مهم ترین نکته، اجرای مسیر براساس نقشه و جلوگیری از خم های تند، فشار اضافی و تغییر شکل لوله در زمان نصب است.
آیا می توان هر سایزی از لوله را برای همه مسیرها استفاده کرد؟
خیر، سایز باید براساس تعداد سیم ها، نوع مدار، طول مسیر و تعداد خم ها انتخاب شود.
چرا تمیز بودن داخل لوله اهمیت دارد؟
زیرا ورود نخاله، ملات یا پلیسه به داخل مسیر می تواند عبور فنر و سیم را دشوار کند و به کابل آسیب برساند.
آیا نصب نادرست می تواند باعث خرابی در آینده شود؟
بله، نصب غیراصولی می تواند منجر به ترک، له شدگی، گرفتگی مسیر و دشواری در سیم کشی یا تعمیرات بعدی شود.
پیش از سیم کشی چه کاری باید انجام شود؟
باید مسیرها بازبینی شوند، سلامت اتصالات کنترل شود و عبور فنر برای اطمینان از باز بودن لوله ها تست گردد.
