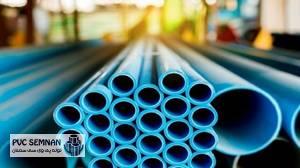

لوله پلیکا، که به طور فنی به عنوان لولههای پلیوینیل کلراید (PVC) شناخته میشوند، ستون فقرات بسیاری از سیستمهای زیرساختی مدرن در سراسر جهان هستند. این لولهها به دلیل ترکیبی منحصربهفرد از دوام، سبکوزنی و هزینه نسبتاً پایین، جایگزین مواد سنتی مانند فلز و بتن در بسیاری از کاربردهای سیالاتی شدهاند.
برای اطلاعات بیشتر در مورد لوله پی وی سی سمنان به این صفحه مراجعه کنید.
معرفی مواد اولیه (PVC) و فرآیند تولید:
PVC یک پلیمر ترموپلاستیک است که از پلمیریزاسیون مونومر وینیل کلراید (VCM) تولید میشود. در تولید لولههای فشار قوی، از ترکیباتی نظیر PVC-U (پلیوینیل کلراید غیرپلاستیسیشده) استفاده میشود که دارای سختی و مقاومت مکانیکی بالاتری نسبت به PVC معمولی است. فرآیند تولید معمولاً شامل اکستروژن (Extrusion) است که در آن مواد خام پلیمری مذاب از طریق یک قالب عبور کرده و شکل لوله را به خود میگیرند. پس از خنکسازی کنترلشده، این لولهها برای دستیابی به خواص مکانیکی مطلوب، اغلب تحت عملیات حرارتی تکمیلی قرار میگیرند. کیفیت مواد افزودنی، مانند پایدارکنندههای حرارتی و ضربهگیرها، تأثیر مستقیمی بر خواص نهایی ماده، بهویژه مقاومت لوله پلیکا در برابر فشار، خواهد داشت.
کاربرد اصلی لوله های پلیکا:
کاربردهای لولههای PVC بسیار گسترده است. در بخش آب و فاضلاب، این لولهها برای خطوط انتقال آب آشامیدنی (تحت فشار)، سیستمهای فاضلاب شهری (جاذبهای و تحت فشار) و زهکشی استفاده میشوند. همچنین در کشاورزی برای سیستمهای آبیاری و در تأسیسات صنعتی برای انتقال مواد شیمیایی خاص کاربرد دارند.
اهمیت حیاتی پارامتر «مقاومت لوله پلیکا در برابر فشار
در هر سیستم لولهکشی که سیال تحت فشار حرکت میکند، اصلیترین پارامتری که ایمنی، طول عمر و عملکرد سیستم را تضمین میکند، توانایی لوله برای تحمل آن فشار بدون شکست یا تغییر شکل دائمی است. این پارامتر، یعنی مقاومت لوله پلیکا در برابر فشار، نه تنها مستقیماً توسط ضخامت و جنس لوله تعیین میشود، بلکه تحت تأثیر شرایط محیطی و نصب نیز قرار میگیرد. عدم درک صحیح این مقاومت میتواند منجر به شکستهای فاجعهبار، نشت و هزینههای هنگفت تعمیراتی شود.
بیشتر بخوانید: مقایسه پلیکا و کاروگیت برای فاضلاب
بخش ۲: مبانی مهندسی فشار و تنش در لولهها
برای درک کامل محدودیتهای عملکردی لولههای پلیکا، ضروری است که تنشهای وارد بر دیواره لوله تحت بارگذاری داخلی (فشار سیال) و بارهای خارجی (فشار خاک و ترافیک) مورد بررسی قرار گیرند.
تعریف تنش حلقوی (Hoop Stress) و تنش طولی (Longitudinal Stress):
وقتی یک سیال تحت فشار درون لوله قرار میگیرد، دو نوع تنش اصلی در دیواره لوله ایجاد میشود:
- تنش حلقوی ($\sigma_h$): این تنش نیرویی است که سعی در شکافتن لوله در امتداد محیط آن دارد. این تنش معمولاً بزرگترین نیروی داخلی وارد بر دیواره لوله است و عامل اصلی شکست لوله تحت فشار داخلی محسوب میشود.
- تنش طولی ($\sigma_l$): این تنش در امتداد محور طولی لوله عمل میکند و تمایل دارد لوله را در محل اتصالات بکشد یا تحت فشار قرار دهد. در لولههایی که به خوبی مهار شدهاند، این تنش کمتر غالب است، اما در مواردی که تغییرات حرارتی یا فشارهای تکیهگاهی وجود دارد، باید لحاظ شود.
معادلات اساسی فشار داخلی (فرمول بارلو):
برای لولههای استوانهای با دیواره نازک، فرمول بارلو (Barlow’s Formula) به عنوان یک تقریب مهندسی پذیرفته شده برای محاسبه تنش حلقوی استفاده میشود:
[ \sigma_h = \frac{P \cdot D}{2 \cdot t} ]
که در آن:
- $\sigma_h$: تنش حلقوی (بر حسب مگاپاسکال یا PSI)
- $P$: فشار داخلی اعمالی
- $D$: قطر متوسط لوله
- $t$: ضخامت دیواره لوله
برای تضمین عملکرد ایمن، تنش حلقوی محاسبه شده باید همواره کمتر از تنش مجاز ماده (که بر اساس مقاومت لوله پلیکا در برابر فشار تعیین میشود) باشد و یک ضریب اطمینان اعمال گردد.
تأثیر ضخامت دیواره (SDR) بر توزیع نیرو:
نسبت ابعاد استاندارد (SDR – Standard Dimension Ratio) به عنوان نسبت قطر اسمی لوله به حداقل ضخامت دیواره تعریف میشود:
[ \text{SDR} = \frac{D_o}{t} ]
که در آن $D_o$ قطر خارجی لوله است. با افزایش SDR (یعنی نازکتر شدن دیواره)، تنش حلقوی برای یک فشار داخلی معین به شدت افزایش مییابد. بنابراین، انتخاب SDR مناسب (مثلاً SDR 41 برای کاربردهای ثقلی و SDR 17 یا کمتر برای کاربردهای تحت فشار بالا) مستقیماً مقاومت لوله پلیکا در برابر فشار را دیکته میکند.
بخش ۳: عوامل تعیین کننده «مقاومت لوله پلیکا در برابر فشار»
مقاومت لوله پلیکا در برابر فشار یک ویژگی ذاتی نیست، بلکه تابعی از طراحی، مواد و شرایط عملیاتی است. مهندسان باید این متغیرها را به دقت کنترل کنند.
نقش نسبت ابعاد استاندارد (SDR):
SDR مهمترین عامل طراحی برای لولههای فشار است. لولههای با SDR پایینتر، ضخامت دیواره بیشتری دارند و در نتیجه، برای یک قطر مشخص، تنش کمتری را در برابر فشار داخلی تحمل میکنند. برای مثال، یک لوله PVC با SDR 11 معمولاً برای کار تحت فشارهای عملیاتی بسیار بالاتر از یک لوله SDR 26 طراحی شده است، حتی اگر هر دو از همان نوع رزین PVC ساخته شده باشند. تعیین SDR مناسب برای تضمین مقاومت لوله پلیکا در برابر فشار مطابق با نیاز طراحی حیاتی است.
اثر دما بر خواص مکانیکی PVC:
یکی از محدودیتهای اصلی PVC، وابستگی شدید خواص مکانیکی آن به دما است. با افزایش دما، مدول الاستیسیته (سفتی) و استحکام تسلیم PVC کاهش مییابد. به طور کلی، در دمای محیطی استاندارد (۲۰ درجه سانتیگراد)، لولهها دارای حداکثر مقاومت خود هستند. برای هر افزایش ۱۰ درجهای دما در محدوده بالاتر از ۲۰ درجه سانتیگراد، یک ضریب کاهش (Derating Factor) بر فشار عملیاتی مجاز اعمال میشود. این امر به این دلیل است که مقاومت لوله پلیکا در برابر فشار در دماهای بالا به طور محسوسی افت میکند، و در کاربردهایی مانند انتقال آب گرم یا دفن نزدیک منابع حرارتی، باید ضریب کاهش دما اعمال شود.
اهمیت کیفیت مواد اولیه و افزودنیها:
رزین PVC مورد استفاده باید دارای درجهبندی مشخصی برای کاربردهای تحت فشار باشد (معمولاً به عنوان رزین با رتبه فشار شناخته میشود). علاوه بر این، افزودنیها نقش حیاتی دارند:
- پایدارکنندههای حرارتی: از تجزیه زنجیرههای پلیمری در طول اکستروژن و در طول عمر سرویس جلوگیری میکنند.
- پرکنندهها (Fillers): در برخی گریدهای لولههای ثقلی ممکن است استفاده شوند، اما برای لولههای فشار بالا معمولاً حداقل استفاده میشوند تا ساختار مولکولی یکپارچهتر باقی بماند و مقاومت لوله پلیکا در برابر فشار بهینه حفظ شود.
- تثبیتکنندههای UV: در صورت قرارگیری لوله در معرض نور خورشید، از تخریب سطحی و کاهش تدریجی مقاومت جلوگیری میکنند.
بخش ۴: روش های آزمایشگاهی و استاندارد سازی
تضمین عملکرد درازمدت لولههای پلیکا نیازمند آزمونهای دقیق و انطباق با استانداردهای بینالمللی است تا اطمینان حاصل شود که مقاومت لوله پلیکا در برابر فشار اسمی به درستی رعایت شده است.
آزمایش های هیدرواستاتیک بلند مدت و کوتاه مدت:
تست هیدرواستاتیک رایجترین روش برای تعیین قابلیت تحمل فشار لولههاست.
- آزمایش کوتاهمدت (Burst Testing): لولهها تحت فشار ثابت اما بسیار بالا قرار داده میشوند تا نقطهای که لوله میترکد (Burst Pressure) تعیین شود. این آزمایش عمدتاً برای تعیین تنش نهایی ماده به کار میرود.
- آزمایش بلندمدت (Long-Term Hydrostatic Testing – LHST): این تستها برای شبیهسازی عمر عملیاتی طراحی شدهاند. نمونههایی از لوله برای مدت زمان طولانی (مثلاً ۱۰۰۰۰ ساعت) در یک دمای مشخص تحت فشاری ثابت قرار میگیرند که معمولاً کسری از فشار نهایی است. نتایج این آزمایش برای تعیین فشار عملیاتی مجاز (OPP) با اعمال ضریب ایمنی (Safety Factor) به کار میرود و مستقیماً منعکسکننده مقاومت لوله پلیکا در برابر فشار در طول عمر مورد انتظار است.
اشاره به استاندارد های ملی و بینالمللی:
تولید لولههای PVC تحت نظارت دقیق استانداردهایی نظیر ASTM D2241 (برای لولههای فشاری PVC)، ISO 4427 و استانداردهای ملی ایران صورت میگیرد. این استانداردها حداقل ضخامت دیواره، ترکیب مواد و روشهای نمونهبرداری و آزمون را برای دستیابی به مقاومت لوله پلیکا در برابر فشار تعریفشده، الزامی میکنند. عدم انطباق با این معیارها، عملاً لوله را از رده خارج میکند، زیرا هیچ تضمینی برای تحمل بار مورد نظر وجود نخواهد داشت.
نحوه تفسیر منحنی های شکست تحت بارگذاری ثابت:
در تحلیل خزش (Creep)، منحنی تنش-زمان رسم میشود. این منحنی نشان میدهد که با گذشت زمان، فشار تحملپذیر لوله کاهش مییابد. برای یک عمر طراحی مشخص (مثلاً ۵۰ سال)، باید اطمینان حاصل شود که تنش طراحی کمتر از نقطهای روی منحنی قرار دارد که باعث شکست شود. این تحلیل برای لولههای PVC حیاتی است زیرا PVC نسبت به مواد فلزی، تمایل بیشتری به خزش تحت بارهای ثابت دارد و این بر مقاومت لوله پلیکا در برابر فشار درازمدت تأثیر میگذارد.
بخش ۵: شرایط محیطی و نصب و تأثیر آن بر پایداری
حتی یک لوله با کیفیت بالا نیز اگر به درستی نصب نشود، قادر به حفظ مقاومت لوله پلیکا در برابر فشار اسمی خود نخواهد بود. بارگذاری خارجی تأثیر قابل توجهی بر توزیع تنش در دیواره لوله دارد.
تأثیر خاک و بستر نصب بر بارهای خارجی:
در لوله های مدفون ( دفنی)، فشار خارجی از سوی خاک اطراف (Overburden Pressure) اعمال میشود. این فشار به صورت غیریکنواخت توزیع میشود و میتواند با تنش حلقوی داخلی برهمکنش داشته باشد. بستر نامناسب، مانند وجود سنگهای تیز یا تراکم ناکافی خاکریزی اطراف لوله، میتواند منجر به ایجاد نقاط تمرکز تنش (Stress Concentration Points) شود. این تمرکز تنش، اگرچه مستقیماً به مقاومت لوله پلیکا در برابر فشار داخلی مربوط نیست، اما میتواند باعث شکست لوله تحت بارهای ترکیبی (داخلی و خارجی) گردد.
تحلیل بارهای ناشی از ترافیک و دفن عمیق:
هنگامی که لولهها در زیر مسیرهای ترافیکی دفن میشوند، بارهای دینامیکی ناشی از عبور وسایل نقلیه (مانند کامیونها) به صورت چرخهای به لوله منتقل میشوند. فرمولهای محاسباتی (مانند روشهای موجود در استاندارد AWWA یا مهندسی خاک) برای تعیین فشار ناشی از ترافیک بر روی لوله به کار میروند. در لولههای دفن عمیق، وزن بالای خاک میتواند فشار محیطی قابل توجهی ایجاد کند که باید با سفتی حلقوی لوله (Stiffness) مقابله شود. اگرچه PVC در مقایسه با لولههای بتنی سفتی کمتری دارد، اما با استفاده از روش نصب صحیح (مانند بستر مناسب و تراکم جانبی)، مقاومت لوله پلیکا در برابر فشار دفنی آن ارتقا مییابد.
تکنیکهای صحیح نصب برای اطمینان از حفظ مقاومت اسمی:
نصب صحیح مستلزم رعایت دقیق نکات زیر است:
- آمادهسازی بستر: بستر باید کاملاً هموار و عاری از مواد خارجی باشد.
- خاکریزی اولیه (Haunching): استفاده از مصالح مناسب و کاملاً متراکم در قسمتهای تحتانی و جانبی لوله برای ایجاد تکیهگاه یکنواخت.
- تراکم خاک بالایی (Backfilling): اطمینان از اینکه تراکم خاک در اطراف لوله به گونهای است که تنشهای فشاری را به طور یکنواخت توزیع کند و از لهیدگی لوله جلوگیری نماید. عدم رعایت این موارد، لوله را در برابر شکستهای ناشی از تنشهای نقطهای آسیبپذیر کرده و مقاومت لوله پلیکا در برابر فشار مورد انتظار را کاهش میدهد.
بخش ۶: مقایسه تخصصی با سایر مواد و تحلیل اقتصادی
انتخاب ماده لولهکشی مستلزم مقایسه جامع ویژگیها، از جمله مقاومت لوله پلیکا در برابر فشار، با جایگزینهای موجود در بازار است.
مقایسه مقاومت لوله پلیکا در برابر فشار با لولههای پلیاتیلن (PE) و چدن:
- لولههای چدنی (Ductile Iron): لولههای چدنی به طور ذاتی دارای مقاومت کششی و فشاری بسیار بالاتری نسبت به PVC هستند و اغلب در فشارهای بسیار بالا (PN 25 و بالاتر) استفاده میشوند. با این حال، PVC در برابر خوردگی شیمیایی برتری دارد و وزن آن بسیار کمتر است.
- لولههای پلیاتیلن (PE): لولههای PE (به ویژه HDPE) انعطافپذیری فوقالعادهای دارند و میتوانند تغییر شکلهای بیشتری را قبل از شکست تحمل کنند. مقاومت لوله پلیکا در برابر فشار برای PVC در دمای استاندارد بالاتر از PE با SDR یکسان است، زیرا مدول یانگ PVC بالاتر است. با این حال، PE دارای ضریب “خزش” کمتر مطلوبی در بلندمدت در مقایسه با PVC در بارهای خمشی است، اما در کل، PE برای کاربردهایی که نیاز به انعطافپذیری یا جوشپذیری طولی بالا دارند، ارجح است.
بررسی هزینه-اثربخشی در پروژههای با فشار کاری متوسط:
در سیستمهایی که فشار کاری در محدوده PN 6 تا PN 16 قرار دارد (که رایجترین محدوده برای شبکههای توزیع آب و فاضلاب تحت فشار است)، PVC اغلب مقرون به صرفهترین گزینه است. هزینههای اولیه خرید، حمل و نصب (به دلیل سبکی و سهولت اتصالات چسبی یا واشری) PVC بسیار رقابتی است. مادامی که طراحی مقاومت لوله پلیکا در برابر فشار بر اساس SDR مناسب انجام شده باشد، این لولهها بهترین بازدهی اقتصادی را ارائه میدهند.
زمان طول عمر مورد انتظار در شرایط بهینه:
در شرایط محیطی کنترلشده و با فشار عملیاتی اسمی که فاکتورهای دما و خزش در آن لحاظ شده باشد، عمر سرویس لولههای PVC با کیفیت معمولاً ۵۰ تا ۱۰۰ سال تخمین زده میشود. این طول عمر طولانی، همراه با مقاومت لوله پلیکا در برابر فشار ثابت در برابر خوردگی داخلی، یکی از مزایای اصلی این ماده در سرمایهگذاریهای زیرساختی بلندمدت است.
بخش ۷: سوالات متداول (FAQ) تخصصی درباره مقاومت لوله پلیکا در برابر فشار
سوال: آیا مقاومت لوله پلیکا در برابر فشار با گذشت زمان کاهش مییابد؟ (پاسخ تخصصی در مورد خزش یا Creep)
پاسخ تخصصی: بله. PVC یک ماده ویسکوالاستیک است. تحت بارگذاری ثابت (فشار داخلی یا تنش محیطی)، پلیمر تمایل به جریان آرام (خزش) دارد. این پدیده منجر به افزایش تدریجی کرنش و در نهایت کاهش تدریجی مقاومت لوله پلیکا در برابر فشار میشود. این کاهش در طول دههها رخ میدهد و محاسبه آن از طریق ضرایب کاهش تنش در استانداردها صورت میگیرد تا اطمینان حاصل شود که فشار عملیاتی برای ۵۰ سال ایمن باقی بماند.
سوال: تفاوت فشار اسمی (PN) و مقاومت لوله پلیکا در برابر فشار واقعی در سرویس چیست؟
پاسخ تخصصی: فشار اسمی (PN) حداکثر فشار کاری است که لوله تحت شرایط استاندارد دمایی (۲۰ درجه سانتیگراد) و پس از اعمال ضریب ایمنی بر اساس تستهای بلندمدت، باید تحمل کند. مقاومت لوله پلیکا در برابر فشار واقعی در سرویس میتواند تحت تأثیر دماهای بالاتر، وجود مواد شیمیایی خورنده یا نصب ضعیف قرار گرفته و کاهش یابد. بنابراین، فشار واقعی در سرویس باید همواره کمتر از PN تعیین شده توسط سازنده باشد.
سوال: چگونه میتوان از عدم تأثیر حلالها بر مقاومت لوله پلیکا در برابر فشار اطمینان حاصل کرد؟
پاسخ تخصصی: حلالهای آلی قوی میتوانند به طور موضعی باعث تورم، نرم شدن و تخریب شبکه پلیمری PVC شوند که مستقیماً منجر به از بین رفتن مقاومت لوله پلیکا در برابر فشار در ناحیه تماس میگردد. اطمینان از این امر با انتخاب رزین مناسب برای سرویس (PVC-U برای اکثر کاربردها) و اطمینان از عدم تماس لوله با مواد شیمیایی غیرسازگار در طول عمر تأسیسات صورت میگیرد.
سوال: بهترین روش برای افزایش موضعی مقاومت لوله پلیکا در برابر فشار در اتصالات چیست؟
پاسخ تخصصی: اتصالات (مانند بوشنها و زانوییها) معمولاً نقاط ضعف ساختاری لوله هستند. برای افزایش مقاومت لوله پلیکا در برابر فشار در این نقاط، باید از اتصالات با کیفیت بالا استفاده شود که مطابق با همان استاندارد فشار لوله اصلی ساخته شده باشند. همچنین، استفاده صحیح از چسبهای PVC (به ویژه پرایمر و چسب با کیفیت) برای ایجاد پیوند شیمیایی قوی بین لوله و اتصال، حیاتی است.
سوال: عوامل اصلی کاهش مقاومت لوله پلیکا در برابر فشار در سیستمهای فاضلاب تحت فشار چیست؟
پاسخ تخصصی: در سیستمهای فاضلاب تحت فشار، دو عامل اصلی دخیل هستند: ۱) افزایش دمای سیال (مانند تخلیه فاضلاب صنعتی گرم) که منجر به کاهش استحکام مواد میشود و ۲) وجود مواد شیمیایی خورنده (مانند سولفید هیدروژن تولیدکننده اسید سولفوریک) که میتواند دیواره لوله را دچار فرسایش شیمیایی کند و در نتیجه مقاومت لوله پلیکا در برابر فشار را به مرور زمان تخریب نماید.
سوال: آیا تغییر رنگ لوله پلیکا نشاندهنده کاهش مقاومت لوله پلیکا در برابر فشار است؟
پاسخ تخصصی: بله، به ویژه در صورت مشاهده زرد شدن یا قهوهای شدن لوله. این تغییر رنگ اغلب ناشی از تخریب حرارتی یا اکسیداسیون (به دلیل نور UV یا دمای بالا) است که به معنای از دست رفتن بخشی از پایدارکنندههای حرارتی و در نتیجه کاهش مدول الاستیسیته و مقاومت لوله پلیکا در برابر فشار نهایی است.
سوال: نقش تقویتکنندههای داخلی در بهبود مقاومت لوله پلیکا در برابر فشار چیست؟
پاسخ تخصصی: لولههای PVC استاندارد معمولاً از ساختار همگن دیواره برخوردارند. با این حال، در برخی محصولات خاص (مانند لولههای سهلایه)، یک لایه میانی تقویتشده (مثلاً با الیاف شیشه یا رزین خاص) ممکن است برای بهبود سفتی حلقوی (Stiffness) و مقاومت در برابر خزش (Creep) اضافه شود، که به طور غیرمستقیم مقاومت لوله پلیکا در برابر فشار را تحت بارهای بلندمدت بهبود میبخشد.
