یکی از مراحل حیاتی و تخصصی در تاسیسات برقی ساختمان، لوله گذاری برق در سقف تیرچه بلوک است که نقش تعیینکنندهای در ایمنی، دوام و زیبایی نهایی پروژه دارد. با توجه به ساختار خاص سقفهای تیرچه بلوک که فضای محدودی برای عبور تاسیسات دارند و امکان شیارزنی زیر سقف به دلیل کم بودن ضخامت گچکاری و وجود تیرچهها وجود ندارد، اجرای لولهکشی برق نیازمند برنامهریزی دقیق و رعایت اصول مهندسی است. در این مطلب به صورت کاملا تخصصی به بررسی روشهای صحیح و نکات کلیدی لوله گذاری برق در سقف تیرچه بلوک میپردازیم.

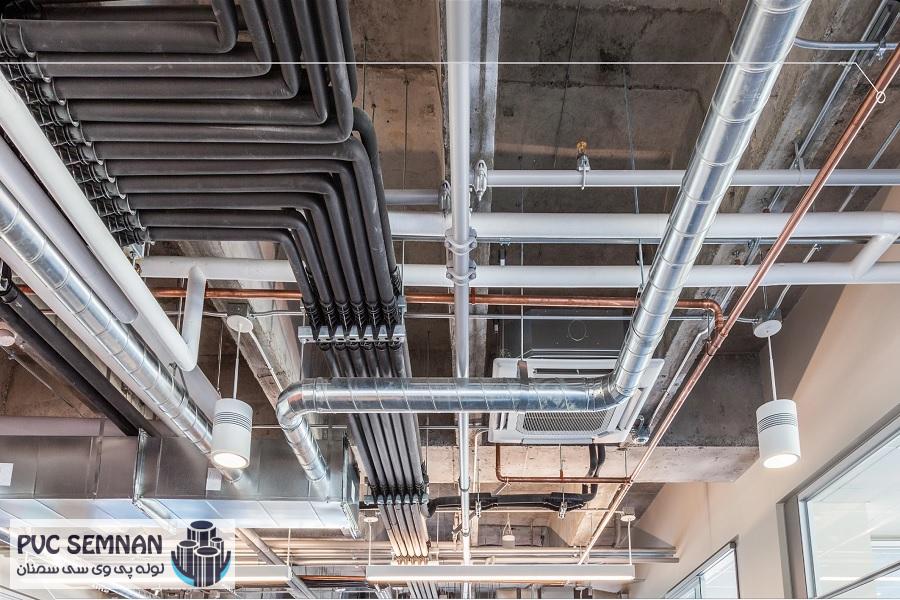

برنامهریزی و طراحی مسیر لولههای برق در سقفهای تیرچه بلوک
پیش از هر اقدام اجرایی، تهیه یک نقشه جامع و دقیق از مسیر لولهها امری ضروری است. در سقفهای غیرکاذب تیرچه بلوک، بهترین و اصولیترین روش برای لولهگذاری، انتقال لولههای روشنایی و کابلهای مرتبط به کف طبقه بالاتر میباشد. این روش به دلیل وجود فضای مناسب کفسازی در طبقه فوقانی، پوشش کامل لولهها و محافظت در برابر آسیبهای فیزیکی و شیمیایی را تضمین میکند.
مسیر لولهها باید به صورت مستقیم و با کمترین خم ممکن طراحی شود تا در مرحله سیمکشی، عملیات هدایت سیمها (فنرزنی) با سهولت و سرعت بیشتری انجام شود و احتمال گیر کردن سیمها در خمهای زیاد به حداقل برسد. همچنین رعایت فاصله ایمن از سایر تاسیسات مانند لولههای آب و گاز، مطابق با مقررات ملی ساختمان (مبحث ۱۳)، اجباری است که معمولا حداقل ۳۰ سانتیمتر توصیه میشود.
اجرای استاندارد لولهگذاری و جانمایی باکسهای تقسیم
در سقفهای تیرچه بلوک، لولهها معمولا روی یونولیتها یا بلوکها و در فضای بین تیرچهها اجرا میشوند. استفاده از لولههای با کیفیت و استاندارد، مانند لولههای PVC سخت یا لولههای خرطومی فلزی (در صورت نیاز به انعطاف)، بسیار حیاتی است. نصب لولهها قبل از بتنریزی سقف، ضمن کاهش هزینههای سوراخکاریهای دشوار پس از گیرش بتن، از نظر مهندسی و حفظ یکپارچگی بتن ترجیح داده میشود.
نکته مهم دیگر، ثابتسازی محکم لولهها و اتصالات است تا در حین بتنریزی جابجا نشوند. این عمل با استفاده از بستهای مناسب و سیم مفتول به آرماتورها یا تیرچهها به مرحله اجرا میرسد تا پایداری و عدم تغییر مکان مسیرها تضمین شود.
نکات تخصصی در انتخاب نوع لوله و اتصالات برای دوام بیشتر
انتخاب جنس لوله، عامل مهمی در دوام و ایمنی تاسیسات برقی است. برای لولهگذاری توکار در سقفهای تیرچه بلوک، لولههای PVC استاندارد و مقاوم در برابر آتشسوزی و ضربه، گزینههای مناسبی هستند. در صورت استفاده از لولههای خرطومی، باید از نوع مرغوب و مقاوم آن استفاده شود تا در برابر فشار و وزن بتن آسیب نبیند.
قطر لوله انتخابی نیز باید متناسب با تعداد و قطر سیمهای عبوری انتخاب شود؛ به طور معمول، نسبت قطر داخلی لوله به قطر دسته سیمها باید حداقل ۱.۳ باشد. همچنین، استفاده از اتصالات (زانویی، سهراهی و …) مرغوب و چسبکاری یا پوشاندن اتصالات با نوار چسب محکم، از باز شدن آنها هنگام بتنریزی یا فنرزنی بعدی جلوگیری میکند.
مزایای کلیدی لولهگذاری از کف طبقه بالا در سقف تیرچه بلوک
همانطور که اشاره شد، اجرای لولهکشی روشنایی در کف طبقه بالا و سپس سوراخکاری سقف تیرچه بلوک برای خروج لوله به طبقه پایین، مزایای قابل توجهی دارد. این روش ایمنی بالاتری را فراهم میکند، زیرا لولهها کاملا در ضخامت کفسازی طبقه بالا محفوظ مانده و از آسیبهای مکانیکی در امان هستند.
لیست مزایای کلیدی لولهگذاری از کف طبقه بالا در سقف تیرچه بلوک عبارتند از:
- حفاظت کامل لولهها
- امکان تعمیر و تغییرات
- کاهش شیارزنی
- کاهش وزن سقف
- رعایت اصول مهندسی

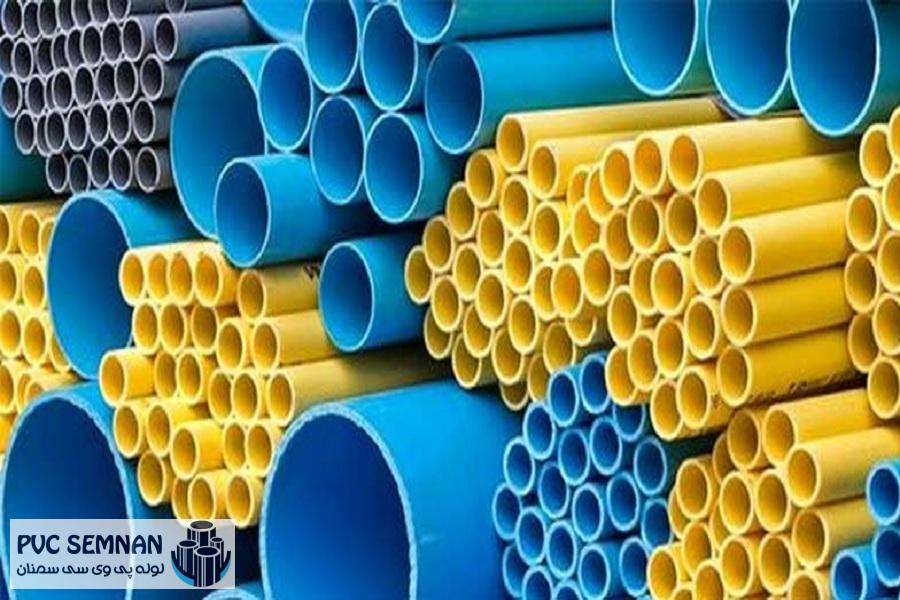

اهمیت رعایت ضوابط مقررات ملی و نقشهخوانی تخصصی در لولهگذاری برق
رعایت کامل ضوابط مندرج در مبحث ۱۳ مقررات ملی ساختمان (طرح و اجرای تاسیسات برقی ساختمانها) برای اجرای صحیح لولهگذاری اجباری است. هرگونه تغییر در مسیر لولهها یا استفاده از مواد نامرغوب میتواند عواقب جدی از جمله عدم تایید نظام مهندسی، افزایش خطر آتشسوزی یا برقگرفتگی و نیاز به تخریب و بازسازی پرهزینه در پی داشته باشد. به همین دلیل، تسلط مجری برق به نقشهخوانی تخصصی و اجرای دقیق جانماییها، به ویژه محل قوطیهای کلید و پریز و باکسهای تقسیم امری حیاتی است.
پی وی سی سمنان؛ تضمینکننده کیفیت و استاندارد لولههای برق ساختمان
در اجرای پروژههای ساختمانی، کیفیت مواد اولیه به اندازه اجرای صحیح اهمیت دارد. پی وی سی سمنان به عنوان یک نام آشنا و معتبر در صنعت، ارائهدهنده انواع لولههای استاندارد و اتصالات برق است که با تضمین کیفیت و رعایت کامل ضوابط تولید، نیازهای حرفهای برقکاران و پیمانکاران را به خوبی پوشش میدهد. انتخاب محصولات باکیفیت ما، تضمینی برای دوام و ایمنی تاسیسات برقی شما در آینده خواهد بود.
سوالات متداول
چرا در سقف تیرچه بلوک لولهگذاری زیر سقف اصلی مجاز نیست؟
به دلیل ضخامت کم گچکاری (حدود ۲ سانتیمتر) و وجود تیرچهها که مانع پوشاندن کامل لولهها و شیارزنی میشوند.
بهترین محل برای لولهگذاری روشنایی در سقف تیرچه بلوک کجا است؟
در سقفهای غیر کاذب، بهترین محل در کف طبقه بالاتر است که لولهها توسط کفسازی محافظت میشوند.
قطر لوله برق باید چه نسبتی با دسته سیمهای عبوری داشته باشد؟
قطر داخلی لوله باید حداقل ۱.۳ برابر قطر دسته سیمهایی باشد که قرار است از داخل آن عبور کنند.
